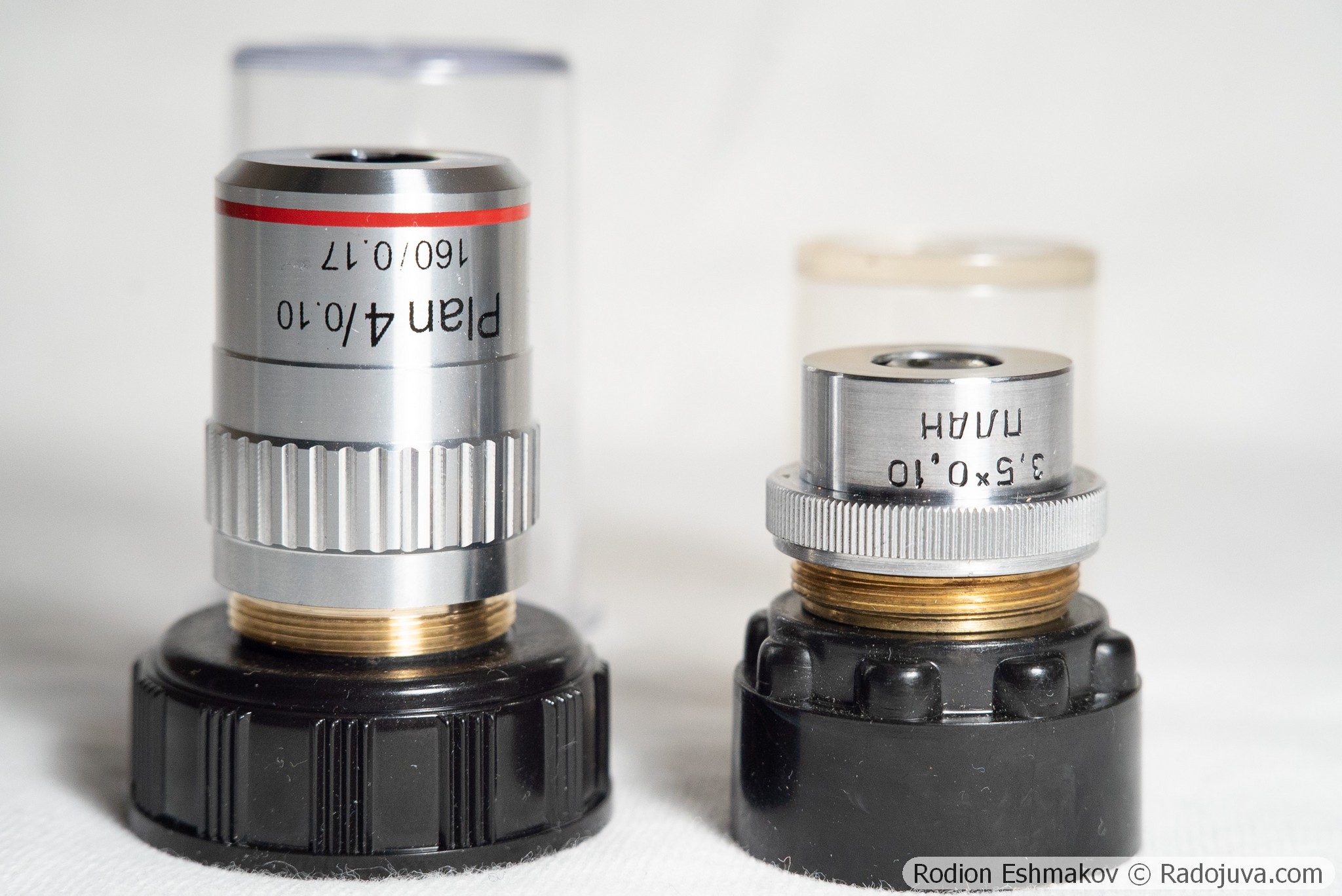

Объективы для микроскопа со схемой «Таир»: китайский Plan 4/0.1 и ЛОМО План 3.5/0.1.
Объектив ОМ-3 План 3.5/0.10 был частью комплектации советских исследовательских и некоторых рабочих микроскопов (МБИ, МББ, Биолам) с конечным тубусным расстоянием 160 мм. Этот объектив был разработан еще в 1940-х – 1950-х на основе оптической схемы длиннофокусного анастигмата Д.С. Волосова «Таир» и производился заводом «Прогресс» и ЛОМО в нескольких вариантах внешнего исполнения. В частности, существовали версии с несколько нестандартным парфокальным расстоянием. Сегодня объектив представляет практический интерес как бюджетный объектив малого увеличения, совместимый со стандартом RMS и в целом пригодный для фотосъемки, хотя для План 3.5/0.1 существует современная альтернатива с аналогичной оптической конструкцией – китайский недорогой Plan 4/0.1 160/0.17 для стандарта с большим парфокальным расстоянием 45 мм. В этой статье представлено сравнение этих объективов между собой и с другими объективами малого увеличения.
Технические характеристики
Источник – справочник «Вычислительная оптика» под ред. М.М. Русинова, Л., 1984 г., с. 336.
Оптическая схема – 3 линзы в 3 группах, «Таир»;
Оптическая схема объектива с указанием марок стекол.
Тип коррекции – планахромат;
Фокусное расстояние – 29.9 мм;
Тубусное расстояние – 160 мм;
Парфокальное расстояние – 33 мм;
Рабочее расстояние – 23.4 мм;
Кратность увеличение – 3.5×;
Числовая апертура – 0.1;
Толщина покровного стекла – 0.17 мм (можно использовать без него);
Тип крепления – стандарт RMS (резьба 4/5” x 1/36”);
Особенности – микроскопный объектив, не имеет ирисовой диафрагмы и фокусировочного механизма.
Конструкция объектива
ЛОМО ОМ-3 План 3.5/0.10 выполнен в корпусе из хромированной латуни со съемной декоративной рубашкой. Под ней скрываются 4 отверстия в корпусе для центрировки передней линзы объектива при сборке: если объектив был разобран или было просто ослаблено стопорное кольцо, удерживающее заднюю линзу, то придется выполнить ручную юстировку для того, чтобы достичь приемлемого качества изображения. Китайский Plan 4/0.1 с аналогичной оптической схемой не требует ручной юстировки, т.е. более технологичен.
Линзы объектива не имеют просветляющего покрытия и дают выраженные бесцветные блики. Качество чернения внутренних поверхностей посредственное – покрытие блестит. Кромки линз не имеют чернения. Современный китайский Plan 4/0.10 сделан несколько лучше, поскольку обладает просветлением оптики.
Подробный анализ оптической конструкции объектива выполнен здесь.
Нельзя сказать, что ЛОМО ОМ-3 План 3.5/0.1 сделан хорошо, как, например, просветленные варианты объектива ЛОМО ОМ-12 3.7/0.11. Для этого объектива с его 6 границами раздела стекло-воздух крайне было бы полезно просветляющее покрытие, равно как и качественное чернение, но ни одна версия этого не имела. Парадоксально, но объектив, которым комплектовались исследовательские микроскопы, оказывается по качеству исполнения хуже объектива ЛОМО ОМ-12 от измерительных и школьных микроскопов («Мир», «Эрудит»).
Оптическое качество. Сравнительный тест
Тестирование объектива проводилось в 2 этапа: по объект-микрометрам в отраженном и в проходящем свете. В тестировании принимали участие:
- ЛОМО ОМ-3 План 3.5/0.10 (представлен в этом обзоре);
- Китайский планахромат Plan 4/0.10 160/0.17 типа «Таир» с вогнутой первой линзой, просветление с фиолетовым бликом;
- ЛОМО 3.7/0.11 ОМ-12 с просветленной оптикой;
- Китайский планахромат LM Plan 5/0.15 160/-.
Используемая камера – Sony NEX-6 (APS-C) в прямом фокусе. Освещение в отраженном свете – двухточечное боковое, в проходящем – осветитель Ulanzi L2 и конденсор ЛОМО КФ-4М (без верхней линзы).
Тестовые фото на План 3.5/0.1, а также 100% кропы в сравнении с остальными объективами приведены ниже.
Сферохроматические аберрации объектива План 3.5/0.1 значительно меньше, чем у китайского аналога по оптической конструкции Plan 4/0.1, но более выраженные по сравнению с LM Plan 5/0.15 и ЛОМО ОМ-12 3.7/0.11. Объектив уступает по резкости в центре ЛОМО 3.7/0.11 и LM Plan 5/0.15.
Кривизна поля при кадре APS-C у ЛОМО План 3.5/0.1 сравнима с китайским аналогом Plan 4/0.1 и значительно ниже, чем у ЛОМО 3.7/0.11. При этом китайский Plan 4/0.1 характеризуется лучшей степенью коррекции комы и астигматизма по сравнению с ЛОМО План 3.5/0.1, а потому имеет значительно лучшее качество изображения. В целом же лидером по качеству изображения по полю является LM Plan 5/0.15.
Бочкообразная дисторсия План 3.5/0.11 менее заметна, чем у Plan 4/0.1, хотя эта характеристика для объектива биологического микроскопа не имеет значения.
Далее приведены примеры фотографий, сделанные на ЛОМО План 3.5/0.10 на Sony NEX-6.
На фото: 1) Кристаллы гидрофосфата аммония в поляризации; 2) Кристаллы сульфата кобальта; 3-4) Кристаллы оксалатокупрата калия.
Далее приведены примеры фотографий, сделанные на ЛОМО План 3.5/0.10 на Sony NEX-6 с применением стекинга.
На фото: 1) Кристаллы гидрофосфата аммония в поляризации; 2) Кристаллы сульфата кобальта; 3-4) Кристаллы оксалатокупрата калия.
Выводы
Объектив ЛОМО ОМ-3 План 3.5/0.10 для нужд фотографии не является оптимальным из-за сниженного контраста вследствие отсутствия просветления линз и в силу низкого качества изображения по полю. Для визуальных наблюдений объектив вполне пригоден, особенно в ситуации, когда важна совместимость со стандартом RMS с парфокальным расстоянием 33 мм – адекватных альтернатив среди китайских объективов в данном случае нет. В остальном же преимуществ перед недорогим китайским аналогом по конструкции Plan 4/0.1 объектив ЛОМО ОМ-3 не имеет. Ещё лучшие альтернативы – это «короткий» китайский Plan 4/0.1, ЛОМО 3.7/0.11 с просветлением и LM Plan 5/0.15.
