Материал по объективу специально для Радоживы подготовил Родион Эшмаков.

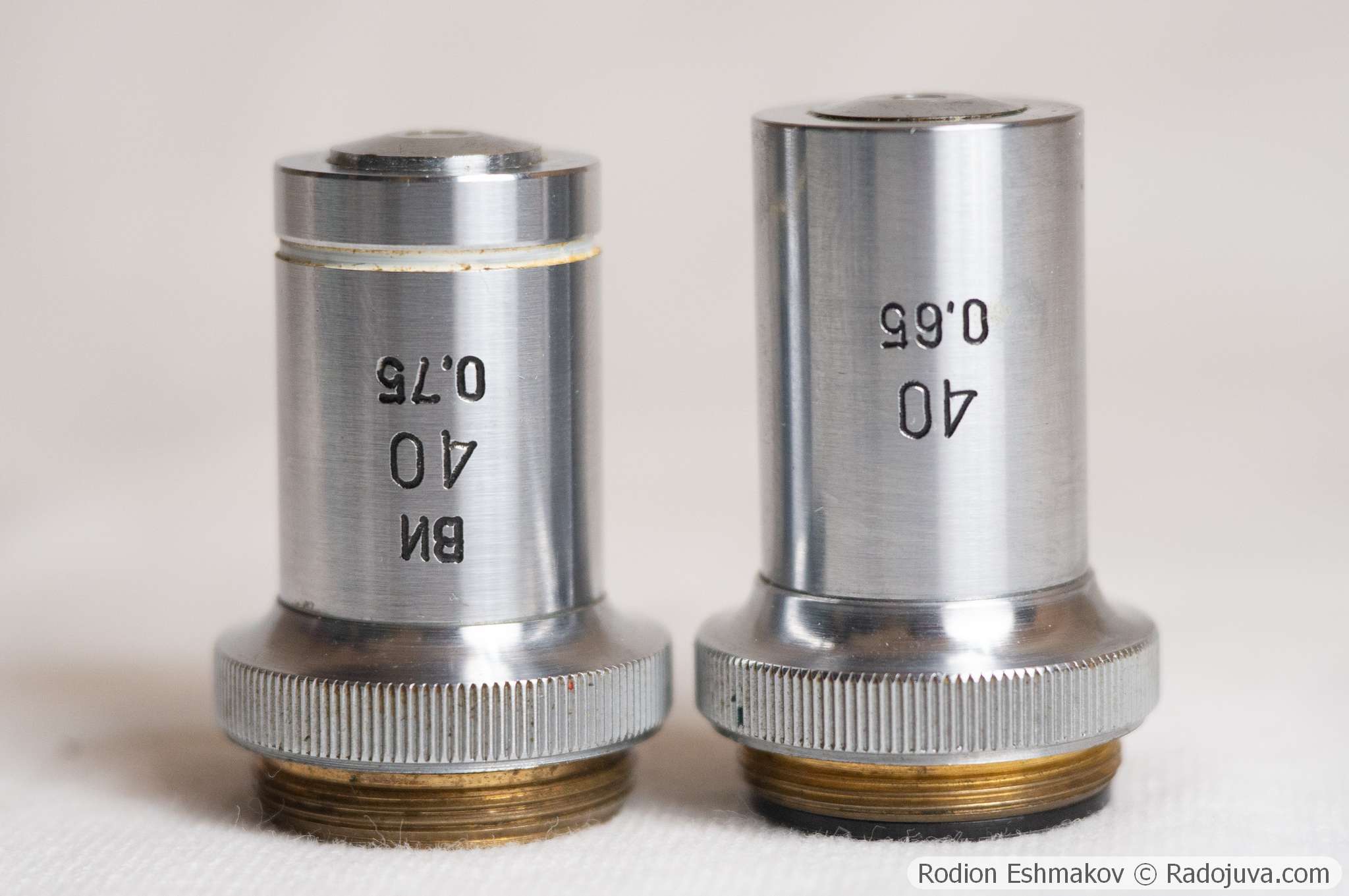

ЛОМО ОМ-23 40×/0.75 ВИ и 40×/0.65 МШ.
В этой статье представлен объектив ЛОМО ОМ-23 стандарта RMS для старых микроскопов с конечным тубусным расстоянием с параметрами 40×/0.75, да не простой, а водной иммерсии. Этим объективом комплектовались советские рабочие и исследовательские микроскопы типа МБИ-3 и Биолам.
Необходимость применения водной иммерсии означает, что между передней линзой объектива и предметом должна быть вода, а не воздух, как в «сухих» объективах. При расчёте объектива использование иммерсии позволяет добиться более высокой числовой апертуры и лучшего качества изображения без существенного усложнения оптической схемы. Чаще встречаются объективы с масляной иммерсией, где преломляющей средой между линзой и предметом служит синтетическое или природное масло (обычно с показателем преломления n ~1.515 или ~1.523), но многие их считают не очень удобными: масло бывает неудобно удалять с препарата и линзы объектива. В качестве доступной альтернативы используются вода и глицерин.
Вода как иммерсионная среда кажется, на первый взгляд, очень удобной: повсеместно доступная, легко высыхает, легко оттирается. Но из-за того, что ее показатель преломления n=1.33 очень далек от преломления всех используемых для изготовления линз материалов (n=1.39 – фторид лития, n=1.47 – CDGM H-QK1, n=1.44 – ГОСТ ЛК1), то самые апертуристые, самые качественные объективы водной иммерсии оказываются очень чувствительными к наличию/отсутствию покровного стекла препарата, и даже к его толщине. Это приводит к значительным трудностям при разработке объективов водной иммерсии.
В том случае, если общий уровень качества изображения, а также параметры объектива, делают его нечувствительным к наличию покровного стекла, он может быть использован в качестве погружного. Погружные объективы можно использовать за наблюдением, например, живых организмов в естественной среде обитания. В этом сценарии в среду, основным компонентом которой является вода, помещается передняя часть объектива, а не только передняя линза. Конечно, такие объективы должны быть целиком влагозащищенными, а ЛОМО ОМ-23 ВИ 40×/0.75 защиты от попадания воды при погружении не имеет (что можно исправить при помощи силиконового герметика).
Технические характеристики
Источник – справочник «Вычислительная оптика» под ред. М.М. Русинова, Л., 1984 г., с. 336.
Оптическая схема – 7 линз в 4 группах;
Изображение оптической схемы объектива ОМ-23. Рисунок выполнен по найденным публикациям в Сети бывшего инженера ЛОМО Д. Фролова.
Тип коррекции – ахромат;
Тубусное расстояние – 160 мм;
Парфокальное расстояние – 32.7 мм (стандарт RMS);
Кратность увеличения – 40×;
Числовая апертура – 0.75;
Толщина покровного стекла – 0.17 мм (может использоваться и без покровного стекла, см. далее);
Рабочее расстояние – 1.8 мм;
Хроматическая разность увеличения – не исправлена, ~1%, (для работы требуются компенсационные окуляры К);
Требуется иммерсия – да (вода);
Тип крепления – стандарт RMS (резьба 4/5” × 1/36”);
Особенности – микроскопные объективы, не имеют ирисовой диафрагмы и фокусировочного механизма.
Механическая конструкция
ЛОМО ОМ-23 ВИ 40×/0.75 выполнен в корпусе из хромированной латуни. Объектив не имеет пружины, защищающей переднюю линзу объектива и препарат от столкновения друг с другом. Впрочем, рабочее расстояние у ЛОМО ОМ-23 очень немаленькое по меркам объективов 40× – целых 1.8 мм против обычных ~0.5 мм, так что это немного упрощает работу.
Объектив собран с применением центрировки среднего компонента через отверстия в корпусе – это означает, что если даже просто было ослаблено стопорное кольцо, фиксирующее линзы в объективе, то придется выполнить центрировку второго компонента вручную. К сожалению, ЛОМО ВИ 40×/0.75 не имеет никакой влагозащиты, кроме как для передней линзы, а потому нужно после работы всегда аккуратно стирать с него воду и не допускать его погружения дальше конуса передней линзы. Впрочем, никто не запрещает пользователю залить все под рубашкой объектива силиконовым герметиком и попробовать ОМ-23 в качестве погружного – даже если что-то пойдет не так, то найти второй такой объектив будет нетрудно и недорого.
В отличие от сухого объектива ЛОМО ОХ-1 40×/0.65 («40× с пружиной от Биолама»), этот ВИ 40×/0.75 не имеет просветления оптики. Качество чернения также никудышное: пространство после задней линзы заметно бликует.
Полных сведений об оптической конструкции объектива в Сети и литературе не представлено, хотя есть данные о конструкции двух последних склеек («Проектирование и контроль оптики микроскопов» – Т.А. Иванова, В.К. Кирилловский, Л.: Машиностроение, 1984, с. 16) и скриншоты камерой телефона монитора компьютера с окном программы OPAL с рисунком оптической схемы и не очень репрезентативными графиками аберраций объектива с покровным стеклом и без от Д. Фролова.
Также я выполнил анализ состава передней линзы объектива методом рентгеновской флуоресценции. По всей видимости, передний компонент представляет собой склейку обычного крона с тяжелым кроном с относительно высокой дисперсией. Из-за малой толщины разделить сигналы довольно проблематично.
Спектр XRF передней линзы объектива ЛОМО ОМ-23 ВИ 40×/0.75.
Ясно то, что в объективе никаких специальных материалов не используется, оптическая схема каких-то особенных нюансов, влияющих на качество системы, не имеет (как было в ОХ-1 с его тройной склейкой с поверхностью Мерте).
Таким образом, объектив ЛОМО ОМ-23 хоть и являлся частью комплекта не самых простых советских микроскопов, но фактически уступал по технологическому уровню и качеству исполнения даже обычному сухому ЛОМО ОХ-1 40×/0.65.
Качество изображения
Сначала качество изображения объектива было оценено при прямой проекции на матрицу камеры Sony NEX-6. При этом использовали конденсор ОИ-10, источник света Ulanzi L2 и объект-микрометр с покровным стеклом. Полученные фотографии и кропы приведены далее.
Как можно заметить, объектив непригоден для съемки в прямом фокусе из-за выраженного латерального хроматизма. Качество изображения в центральной области при этом немного лучше, чем у объектива ОХ-1 40×/0.65.
Для более корректного испытания была проведена тестовая съемка через самодельную «релейную систему», состоящую из компенсационного окуляра К5× МЛ-2 и объектива WitrueHD 75/2.8 (немного подробнее – здесь). Для тестов был взят конденсор CZJ Apl 1.4, объект-микрометр использовали как с покровным стеклом, так и без него.
Как можно заметить, большой разницы при использовании объектива с покровным стеклом и без него нет. Результат оказывается несколько лучше, чем при съемке на объектив ЛОМО ОХ-1, в центральной области. При этом по полю ЛОМО ОМ-23 уступает объективу ОХ-1 по степени исправления астигматизма. Кроме того, латеральный хроматизм у объектива ОМ-23 выправляется окуляром неидеально (переисправление), и какой-то альтернативный окуляр в принципе подобрать едва ли можно.
Если же провести сравнение с китайским объективом Plan 40/0.65 160/0.17 за 40$ из этой линейки оптики, например, по препарату крови, то получается, что и при съемке через релейную систему, и в прямом фокусе качество изображения даже в центре оказывается лучше у китайского объектива – несмотря на меньшую апертуру и отсутствие иммерсии. Про поле и говорить нечего.
По сравнению с китайским планахроматом объектив ЛОМО ВИ 40×/0.75 дает изображение с меньшим уровнем детализации в центре поля, существенно более низким общим контрастом, чудовищным качеством изображения по краю поля.
Основные проблемы объектива ОМ-23 – это очень высокий уровень сферохроматических аберраций (частично решается диафрагмированием) и астигматизма. Особенно ярко выраженными недостатки объектива оказываются при освещению по методу темного поля, а также при съемке окрашенных в синий цвет предметов.
Примеры фотографий, видео
Для получения изображений на объектив ЛОМО ВИ 40×/0.75 был использован модифицированный микроскоп М-10 с установленной на него камерой Sony NEX-6 посредством самодельной «релейной системы» из компенсационного окуляра К5× МЛ-2 и объектива WitrueHD 75/2.8 (немного подробнее – здесь). В качестве компонентов системы освещения для этого объектива рекомендуется использовать конденсоры светлого поля типа КОН-3 или ОИ-14, из темнопольных конденсоров подойдет ОИ-13 с масляной иммерсией, но не ОИ-10 – из-за недостаточной числовой апертуры последнего. Как источник света удобно использовать осветитель Ulanzi L2.
Ниже приведено видео живого объекта (коловратки в капле воды), снятое на объектив ЛОМО ОМ-23 ВИ 40×/0.75.
Альтернативная ссылка на видео.
Далее – снимки без использования стекинга. На фото: 1-5) Кристаллическая пленка серы, 6) Коловратка, 7-8) Окрашенный препарат крови человека; 9) Окрашенный препарат сперматозоидов человека; 10) Окрашенный препарат сердечной мышцы; 11-12) Коловратка (темное поле ОИ-13).
Ниже фотографии, полученные с использованием стекинга. На фото: 1-4) Кристаллическая пленка серы, 5-6) Окрашенный препарат крови человека; 7) Окрашенный препарат сперматозоидов человека; 8) Окрашенный препарат сердечной мышцы; 9-12) Образец нанокристаллического диоксида олова в светлом и темном поле; 13-16) Образец нанокристаллического диоксида олова с морфологией аэрогеля в светлом и темном поле.
Выводы
Старый советский ЛОМО ОМ-23 ВИ 40×/0.75 хоть и отличается от «сухого» объектива ЛОМО ОХ-1 40×/0.65 увеличенной апертурой, на практике ни перед ним, ни перед современным китайским сухим планахроматом 40×/0.65 не имеет весомых преимуществ. При этом объектив ОМ-23 не имеет пружины (есть у ОХ-1) и обладает очень посредственной коррекцией искажений по полю, не работает без компенсационных окуляров (в отличие от объектива из КНР). Объектив ВИ 40×/0.75 при наличии имеет смысл использовать разве что как альтернативу более старому советскому сухому МШ 40×/0.65 – в этом случае прирост качества изображения будет более очевиден.
