Тысяча и одна ночь с ГЕЛИОС-44

Объективов ‘ГЕЛИОС-44’ существует такое большое количество и разнообразие, что порой можно среди них потеряться и больше никогда не найтись. В данной статье показаны основные версии и модификации таких объективов.

Тысяча и одна ночь с ГЕЛИОС-44

Тысяча и одна ночь с ГЕЛИОС-44

Объективы ГЕЛИОС-44 выпускались на нескольких заводах:

  • КМЗКрасногорский Механический Завод
  • ММЗМинский Механический Завод имени С. И. Вавилова, с 1971 ставший БелОМО (Белорусское Оптико-Механическое Объединение)
  • Оптико-механический завод ‘Юпитер‘, Валдай.
  • Завод ‘Зенит’, Вилейка

Завод изготовитель объектива очень легко определить по логотипу:

Логотипы, под которыми выпускались объективы марки ГЕЛИОС-44

Логотипы, под которыми выпускались объективы марки ГЕЛИОС-44

Генеалогическое дерево объективов ГЕЛИОС-44 я выполнил по заводам изготовителям. В основном, разные объективы ГЕЛИОС-44 отличаются такими вещами:

  • заводом изготовителем
  • посадочной резьбой или байонетом
  • оправой корпуса
  • наличием репетира диафрагмы
  • наличием кольца предустановки диафрагмы
  • наличием мультипросветления (маркировка ‘МС’)
  • именами, написанными на латыни или кириллице
  • кучей других мелочей :)

В данной статье имена и обозначения объективов указаны максимально приближенно к тому начертанию, которое имеется на оправе корпуса. Потому здесь ’58мм 1:2′ и ‘2/58’ считаются разными версиями. Обратите внимание, что для облегчения идентификации объективов, добавления новых версий, а также точного и быстрого понимания, про какую модификацию идет речь, я ввел свою дополнительную нумерацию объективов, начинающуюся с буквы ‘h’ (h1xx — КМЗ, h2xx — ММЗ, h3xx — Юпитер).

КМЗ

БТК 1:2 F=5,8см П h101 — БТК расшифровывается как БиоТар Красногорский, самая первая версия объектива, является копией Carl Zeiss Jena Biotar 2/58. Скорее всего изготавливался из немецких заготовок стекла. В дальнейшем, объективы под именем ГЕЛИОС-44 выпускались по пересчитанной оптической схеме под отечественный сорт оптического стекла. Использует 13 лепестковую диафрагму, резьба M39х1/45,2 в белом корпусе. Представляет большую коллекционную ценность, так как БТК 1:2 F=5,8см П был больше опытным чем массовым образцом.

ГЕЛИОС-44 1:2 F=5,8см П h102 — Использует 13 лепестковую диафрагму, резьба M39х1/45,2 в белом корпусе. Буква ‘П’ отвечает за ‘П’росветленную оптику (простое химическое просветление), в дальнейшем эту букву не писали. От версии h105 отличается минимальной диафрагмой, которая составляет F/22.

ГЕЛИОС-44 2/58 h103 — объектив с байонетным креплением для фотоаппаратов ‘СТАРТ’. 13 лепестков диафрагмы, белый корпус. Объективы для фотоаппаратов ‘Старт’ отличаются от остальных модификаций Гелиосов-44 дополнительной кнопкой на корпусе.

HELIOS-44 2/58 h103-a — объектив с байонетным креплением для фотоаппаратов ‘СТАРТ’. Отличается от h103 тем, что имя написано латинскими буквами.

ГЕЛИОС-44 1:2 F=5,8см П h103-b — объектив с байонетным креплением для фотоаппаратов ‘СТАРТ’. Отличается от h103 тем, что по другому указаны параметры объектива.

ГЕЛИОС-44 2/58 h104 — объектив с байонетным креплением для фотоаппаратов ‘СТАРТ’. 8 лепестков диафрагмы, белый корпус. Отличается от h103 количеством лепестков диафрагмы.

Фотографий нет.

ГЕЛИОС-44 2/58 h105 — Использует 13 лепестковую диафрагму, резьба M39х1/45,2 в белом корпусе. От версии h102 отличается минимальной диафрагмой, которая составляет F/16, а также оправой корпуса. Обзор этой модификации можно посмотреть здесь.

HELIOS-44 2/58 h106 — Использует 13 лепестковую диафрагму, резьба M39х1/45,2 в белом корпусе. Отличается от h105 тем, что имя написано латинскими буквами.

ГЕЛИОС-44 2/58 h107 — Использует 8 лепестковую диафрагму, резьба M39х1/45,2 в белом корпусе. Корпус похож на h105/106. Обзор этой модификации можно посмотреть здесь.

ГЕЛИОС-44 2/58 h108 — Использует 8 лепестковую диафрагму, резьба M39х1/45,2 в черном корпусе. От h107 отличается только цветом корпуса.

Фотографий нет. Возможно варианта от завода КМЗ с написанием имени кириллицей и не было.

HELIOS-44 2/58 h108-a — Использует 8 лепестковую диафрагму, резьба M39х1/45,2 в черном корпусе. От h108 отличается только написанием имени.

ГЕЛИОС-44-2 2/58  h109 — Использует 8 лепестковую диафрагму, первая модификация с резьбой M42х1/45,5.

Фотографий нет. Возможно варианта от завода КМЗ с написанием имени кириллицей и не было.

HELIOS-44-2 2/58  h109-a — Использует 8 лепестковую диафрагму, резьба M42х1/45,5. От h109 отличается только написанием имени.

ГЕЛИОС-44М 2/58  h110 — Использует 8 лепестковую диафрагму, резьба M42х1/45,5. Первый объектив с Моргающей диафрагмой, от чего в название добавили букву ‘M’.

Фотографий нет. Возможно варианта от завода КМЗ с написанием имени кириллицей и не было.

HELIOS-44M 2/58  h111 — Использует 8 лепестковую диафрагму, резьба M42х1/45,5.

МС ГЕЛИОС-44М 2/58  h112 — Использует 8 лепестковую диафрагму, резьба M42х1/45,5. Версия h110/h111 с мультипросветленной оптикой

Гелиос-44М-4 2/58 h113 — Использует 6 лепестковую диафрагму, резьба M42х1/45,5.

HELIOS-44М-4 2/58 h113-a — Использует 6 лепестковую диафрагму, резьба M42х1/45,5. Без репетира/переключателя диафрагмы. Отличается от h115 только написанием имени.

Гелиос-44М-4 2/58 h115 — Использует 6 лепестковую диафрагму, резьба M42х1/45,5. Без репетира/переключателя диафрагмы.

Фото отсутствует.

МС Гелиос-44М-4 2/58 h177 — Использует 6 лепестковую диафрагму, резьба M42х1/45,5. Без репетира диафрагмы. Добавлено мультипросветление.

Фотографий нет. Возможно варианта от завода КМЗ с написанием имени кириллицей и не было.

MC HELIOS 44М-4 2/58 h118 — Использует 6 лепестковую диафрагму, резьба M42х1/45,5. Без репетира диафрагмы. В имени нет черточки между ‘Helios’ и ’44M-4′.

ЗЕНИТ Гелиос-44К-4 58мм 1:2 h116 — версия с байонетом Pentax K. Современный корпус.

ZENIT MC HELIOS-44К-4 58мм 1:2 h114 — версия с байонетом Pentax K. Современный корпус. От h116 отличается мультипросветленной оптикой и другим написанием имени.

 ZENIT-IR 2/58 MOONLIGHT PRODUCTS INC h119 — неизвестная для меня версия объектива, скорее всего для специальных приборов.

AUTO COSMOGON 1:2 F=58mm h120 — неизвестная для меня версия объектива.

Гелиос-44-1 2/58 h121-a — объектив для камер ЗЕНИТ-7.

 HELIOS 44-1 2/58 h121 — для камер ЗЕНИТ-7. от h121-a отличается написанием имени.

 Гелиос-44-Д 2/58  h124 — для камер Зенит-Д со специфическим байонетом.

Гелиос44-7 2/58  h122 — объектив для камер ЗЕНИТ-7, черный.

Гелиос44-7 2/58  h123 — объектив для камер ЗЕНИТ-7, зебра

ММЗ

Гелиос-44 2/58 h201 — 8 лепестков, белый корпус, резьба M39х1/45,2.

Гелиос-44 2/58 h201-a — 8 лепестков, белый корпус, резьба M39х1/45,2. От версии h201 отличается только написанием имени объектива.

Гелиос-44 2/58 h202 — 8 лепестков, зебра, резьба M39х1/45,2.

Фотографий нет. Возможно варианта от завода ММЗ с написанием имени кириллицей и не было.

Гелиос-44 2/58 h202-a — 8 лепестков, зебра, резьба M39х1/45,2. От версии h201 отличается корпусом.

Helios-44-2 2/58 h203-a — 8 лепестков, зебра, ранняя оправа корпуса, резьба M42х1/45,5.

Гелиос 44-2 2/58 h203 — 8 лепестков, черный, резьба M42х1/45,5. Нет черточки между ‘Гелиос’ и ’44-2′

 Гелиос-44-2 2/58 h204 — 8 лепестков, черный, резьба M42х1/45,5. Обзор данной модификации можно посмотреть здесь.

HELIOS-44-2 2/58 h204-a — 8 лепестков, черный, резьба M42х1/45,5. От версии h204 отличается только написанием имени объектива.

Гелиос-44-2 2/58 h204-b — новый дизайн корпуса, похож на h205-a

МС Гелиос-44-3М 2/58 h205 — черный, резьба M42х1/45,5, мультипросветленная оптика.

МС Гелиос 44-3 2/58 h205-a — черный, резьба M42х1/45,5, мультипросветленная оптика. Нет черточки между ‘Гелиос’ и ’44-3′ Обзор данной модификации можно посмотреть здесь.

Гелиос-44М 2/58 h206 — единственная версия от ММЗ с моргающей диафрагмой.

Завод ‘ВАЛДАЙ’

На заводе Валдай объективы выпускались сразу и только под резьбу M42х1/45,5. На этом заводе Гелиосы начали выпускать приблизительно с 1969.

HELIOS-44-2 2/58 h301 — первый объектив ‘Гелиос-44’ завода ‘Юпитер’.

Гелиос-44-2 2/58 h302 — похож на h301, но с измененным корпусом.

Фотографий нет.

Гелиос-44-2 2/58 h303 — похож на h301, но с измененным корпусом, легко определить по красным меткам диафрагмы

Фотографий нет.

Helios-44М 2/58 h301-a — моргающая диафрагма. 6 лепестков

Helios-44М 2/58 h301-b — моргающая диафрагма. 8 лепестков.

Гелиос-44М-4 2/58 h304  — с моргающей диафрагмой.

Фотографий нет. Возможно варианта от завода Юпитер с написанием имени кириллицей и не было.

Helios-44М-4 2/58 h305  — с моргающей диафрагмой.

ZENIT MC HELIOS-44М-4 58mm 1:2 h306 — первая мультипросветленная версия завода Валдай. Посмотреть вид объектива можно здесь.

ZENIT MC HELIOS-44М-5 58mm 1:2 h307 — мультипросветленная версия завода Валдай. Посмотреть вид объектива можно здесь.

ZENIT MC HELIOS-44М-5 58mm 1:2 h307-a — по сравнению с h307 имеет измененное кольцо фокусировки.

ZENIT MC HELIOS-44М-6 58mm 1:2 h308 — мультипросветленная версия завода Валдай. Посмотреть вид объектива можно здесь.

ZENIT MC HELIOS-44М-6 58mm 1:2 h308-a — в отличии от h308 имеет матовые лепестки диафрагмы.

ZENIT MC HELIOS-44М-6 58mm 1:2 h308-b — в отличии от h308 имеет другое кольцо фокусировки

ZENIT MC HELIOS-44М-7 58mm 1:2 h309 — мультипросветленная версия завода Валдай. Посмотреть вид объектива можно здесь.

Завод ‘Зенит’, Вилейка

Нашелся вот здесь еще один необычный экземпляр который, судя по логотипу, сделан на оптико-механическом заводе «Зенит», Вилейка, Республика Беларуь.

ZENIT MC HELIOS-44М-5 58мм 1:2 h401 — M42х1/45,5, черный корпус

Я уверен, что модификаций гораздо больше. Если вы знаете полезную информацию по какой-то модификации, пожалуйста, указывайте ее порядковый номер hxxx, в комментариях описывайте отличительные свойства, а также прикрепляйте фотографии с ее видом. Новые модификации я буду добавлять только если есть фотографии, где отчетливо видно, что модификация отличается от уже существующих.

В дальнейшем эта статья будет дорабатываться. Не нужно в комментариях писать ‘а у меня вот такой, его здесь нет’. Лучше пришлите в комментарии информацию про него, я ее добавлю.

Все мои обзоры объективов серии 'Гелиос-44 2/58':

  1. Гелиос-44 2/58 [КМЗ, 13 лепестков, М39, серебристый, №0220423]
  2. Гелиос-44 2/58 [КМЗ, 8 лепестков, М39, серебристый]
  3. Гелиос-44 1:2 F=5,8 см П [КМЗ с замененными линзами, №0007220, обзор объектива от читателя Радоживы]
  4. HELIOS-44M 2/58 [КМЗ, 8 лепестков, серийный номер 7843528]
  5. HELIOS-44M 2/58 [завод ‘Юпитер’, Валдай, 8 лепестков, серийный номер 8027170]
  6. HELIOS-44-2 2/58 [завод ‘Юпитер‘, Валдай, 8 лепестков, серийный номер 83052779]
  7. МС Гелиос 44-3 2/58 [ММЗ, 8 лепестков, 8619437]
  8. MC Helios-44M-4 2/58
  9. MC Helios-44M-4 58мм 1:2 [завод ‘Юпитер‘, Валдай, 6 лепестков]
  10. MC Helios-44M-5 58мм 1:2 [завод ‘Юпитер‘, Валдай, 6 лепестков]
  11. MC Helios-44M-6 58мм 1:2 [завод ‘Юпитер‘, Валдай, 6 лепестков]
  12. MC Helios-44M-7 58мм 1:2 [завод ‘Юпитер‘, Валдай, 6 лепестков]

Оригинальные 'Carl Zeiss Jena Biotar 2/58':

  1. Carl Zeiss Jena Biotar 1:2 f=5,8cm T [17 лепестков диафрагмы, М42]
  2. Carl Zeiss Jena Biotar 2/58 T [12 лепестков диафрагмы, М42]

Посмотреть на современные объективы 'Zenitar' и 'Helios' можете по этой ссылке.

Спасибо за внимание. Аркадий Шаповал.

Добавить комментарий:





Добавить изображение (объемом до 1 МБ)

Комментарии: 138, на тему: Тысяча и одна ночь с ГЕЛИОС-44

  • Аноним

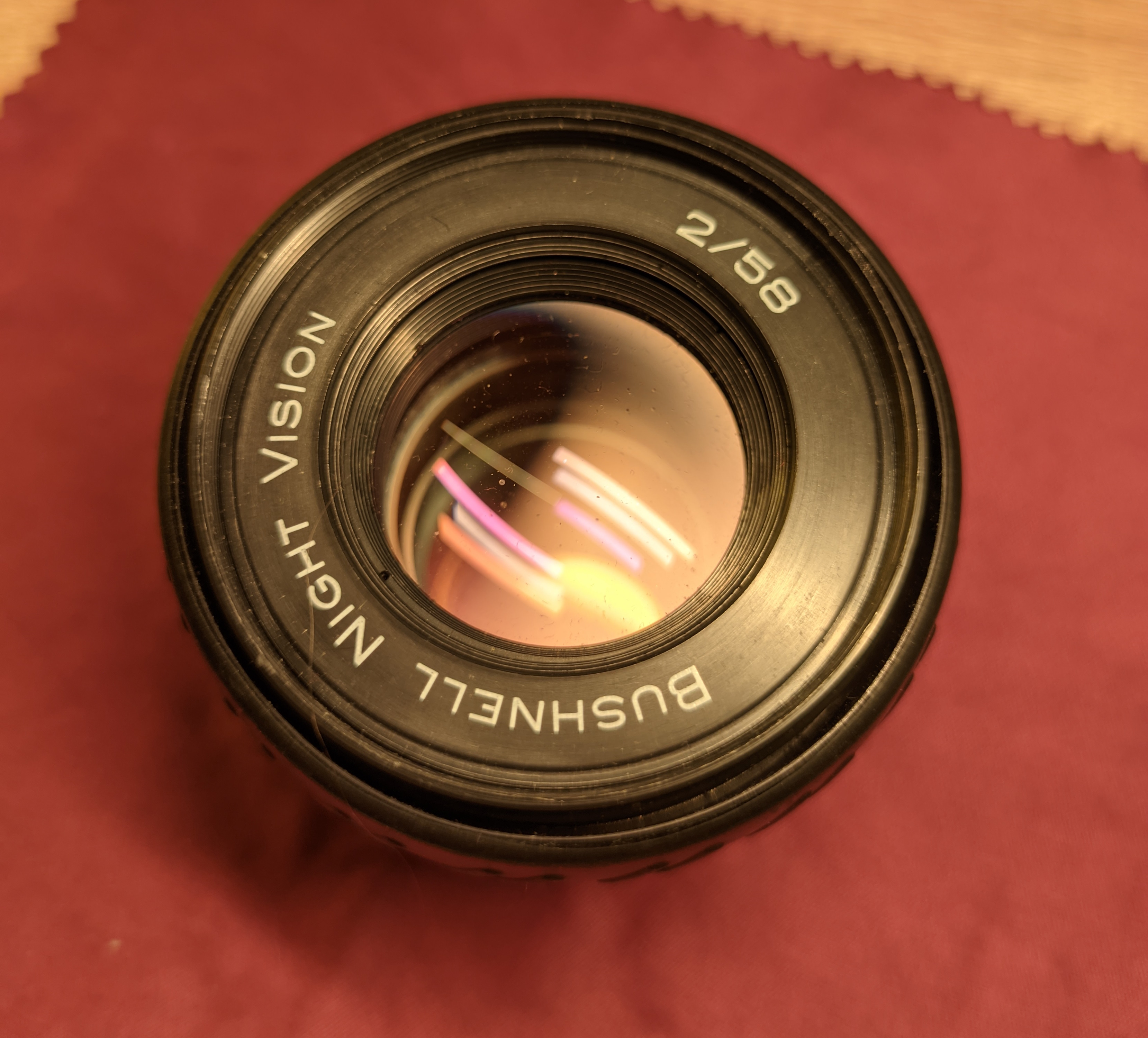

    и вот такие были «Гелиосы»

  • Аноним

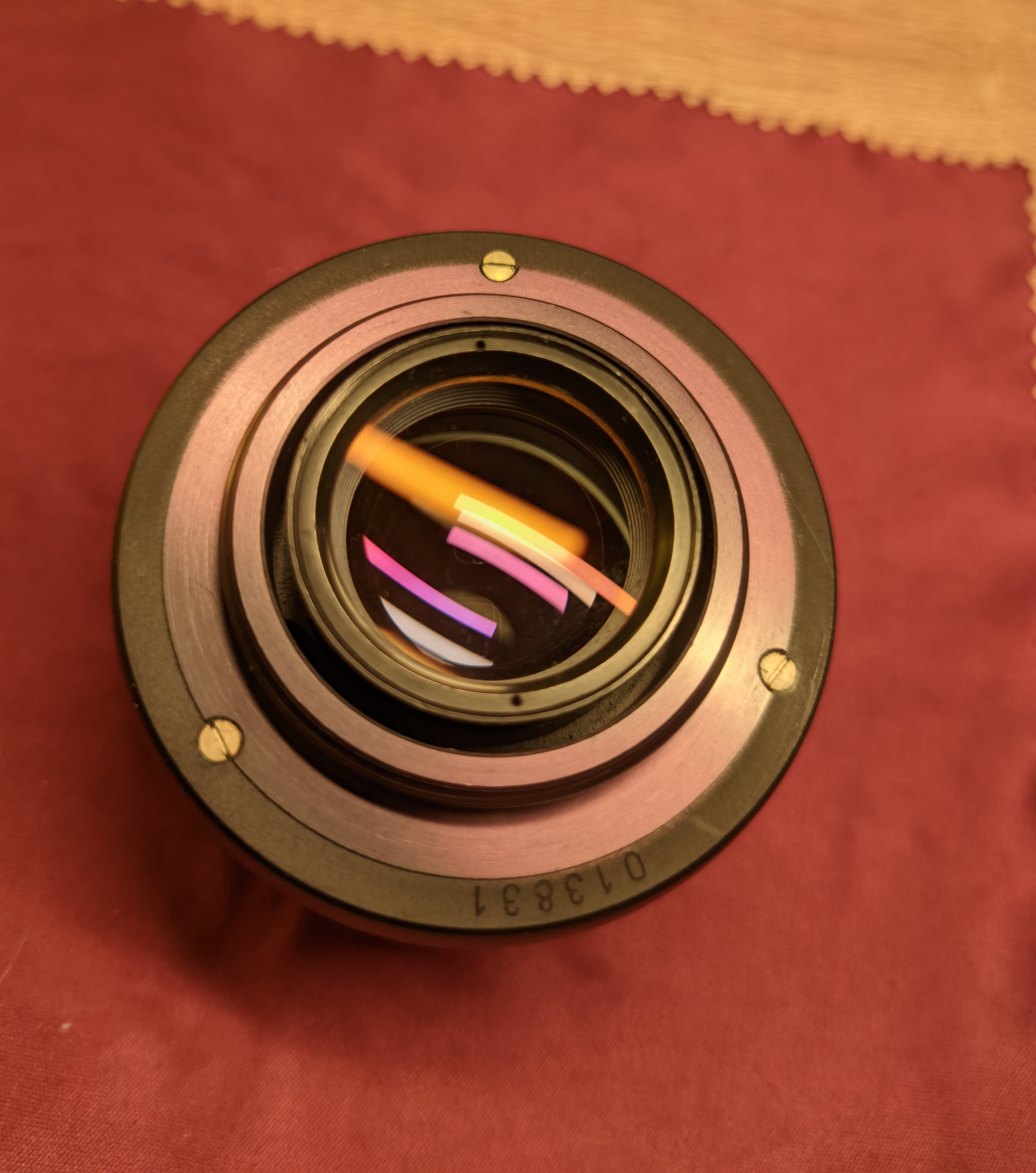

    И вот
