ЛОМО 4×/0.12 (ОХ-4-1).

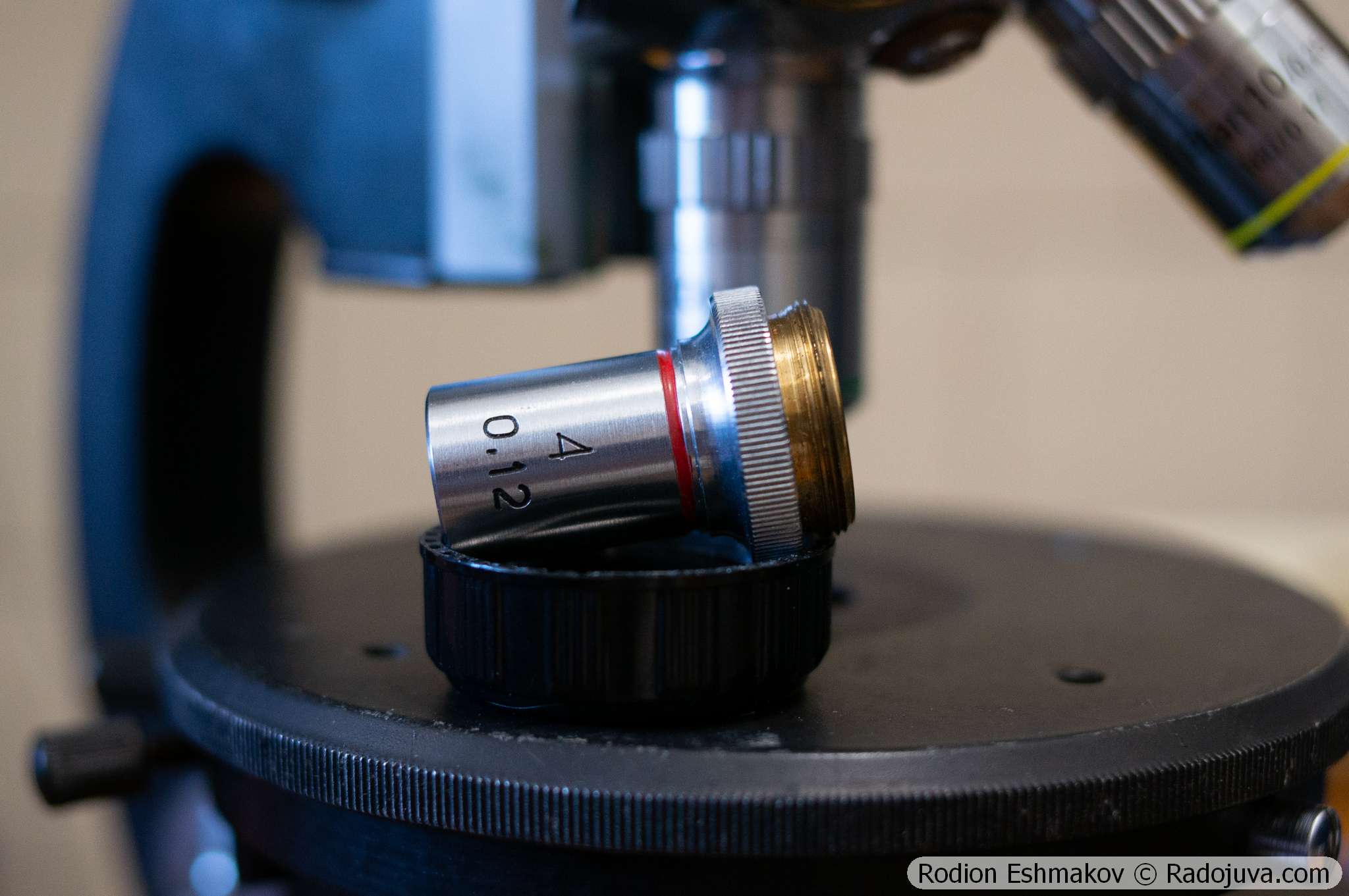

Объектив ЛОМО 4×/0.12 ОХ-4-1 входит в штатный комплект оптики для советских/российских микроскопов ЛОМО Бимам и Микмед-2 и является последним из серийно выпускавшихся на территории РФ микрообъективов малого увеличения для микроскопов с конечным тубусным расстоянием. В отличие от объективов ОМ-3 План 3.5×0.1 и ОМ-12 3.7×0.11 объектив ОХ-4-1 4×0.12 имеет стандартное парфокальное расстояние 45 мм (стандарт DIN), что делает его совместимым с большинством распространенных комплектов микрообъективов.
Технические характеристики
Оптическая схема – 4 линзы в 2 группах, апланат;

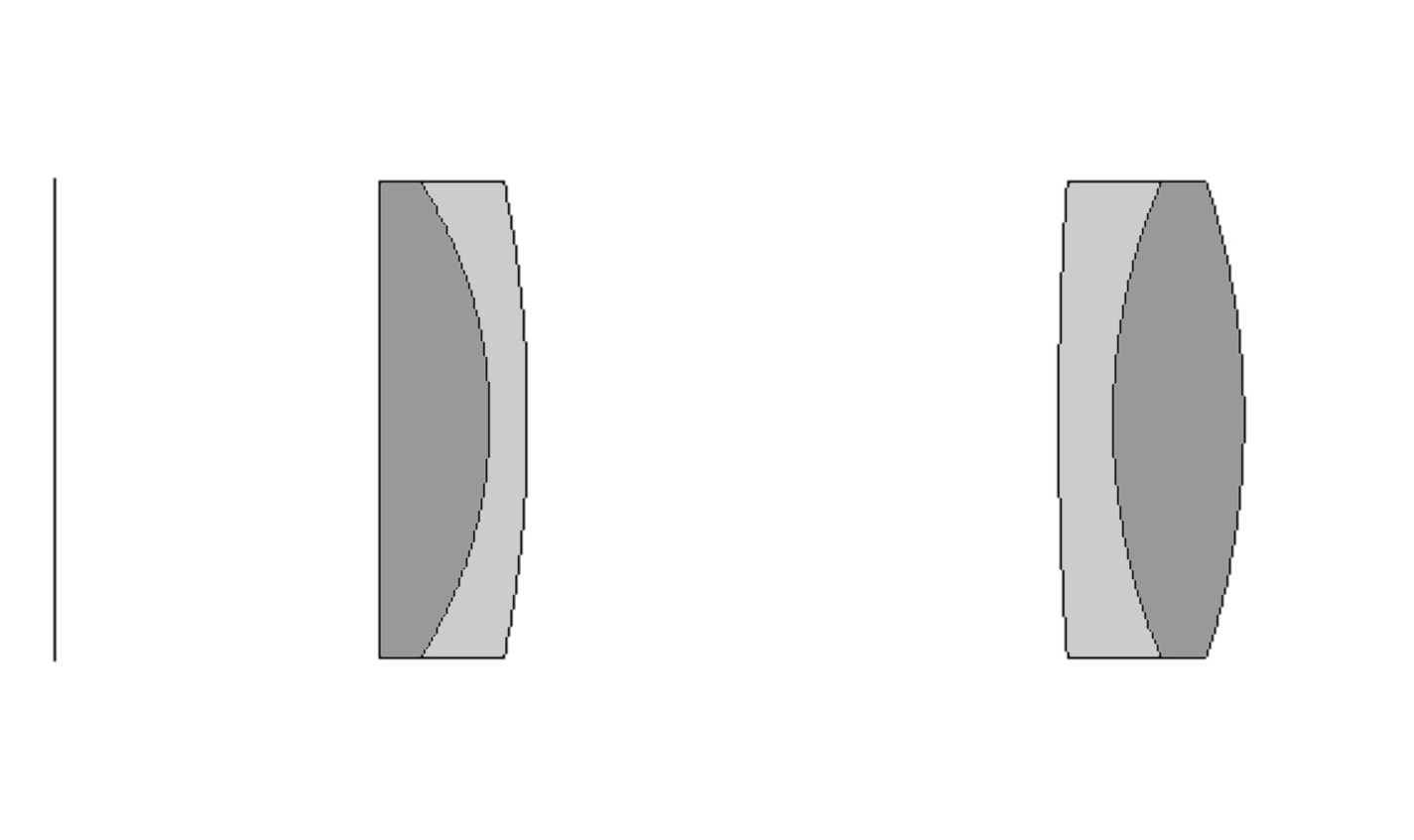

Рисунок оптической схемы объектива ЛОМО 4×/0.12 ОХ-4-1, выполненный на основе данных рентгенофлуоресцентного анализа и по внешнему виду линз при разборке. В источниках сведений о числе оптических элементов не представлено.
Тип коррекции – ахромат;
Тубусное расстояние – 160 мм;
Парфокальное расстояние – 45 мм;
Кртаность увеличения – 4×;
Числовая апертура – 0.12;
Рабочее расстояние – 14 мм;
Требуется иммерсия – нет;
Тип крепления – стандарт RMS (резьба 4/5” x 1/36”);
Особенности – микроскопный объектив, не имеет ирисовой диафрагмы и фокусировочного механизма.
Конструкция объектива

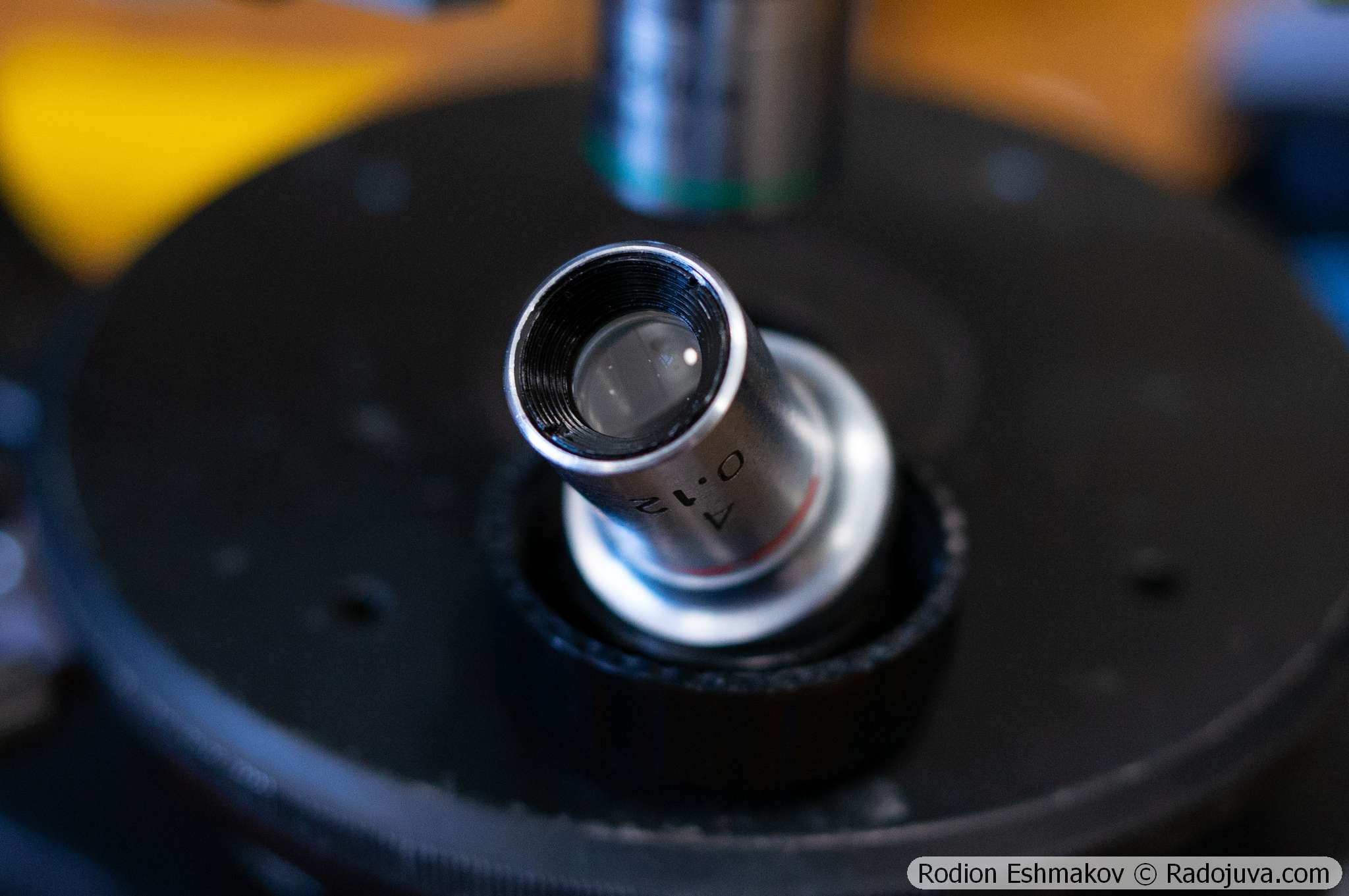

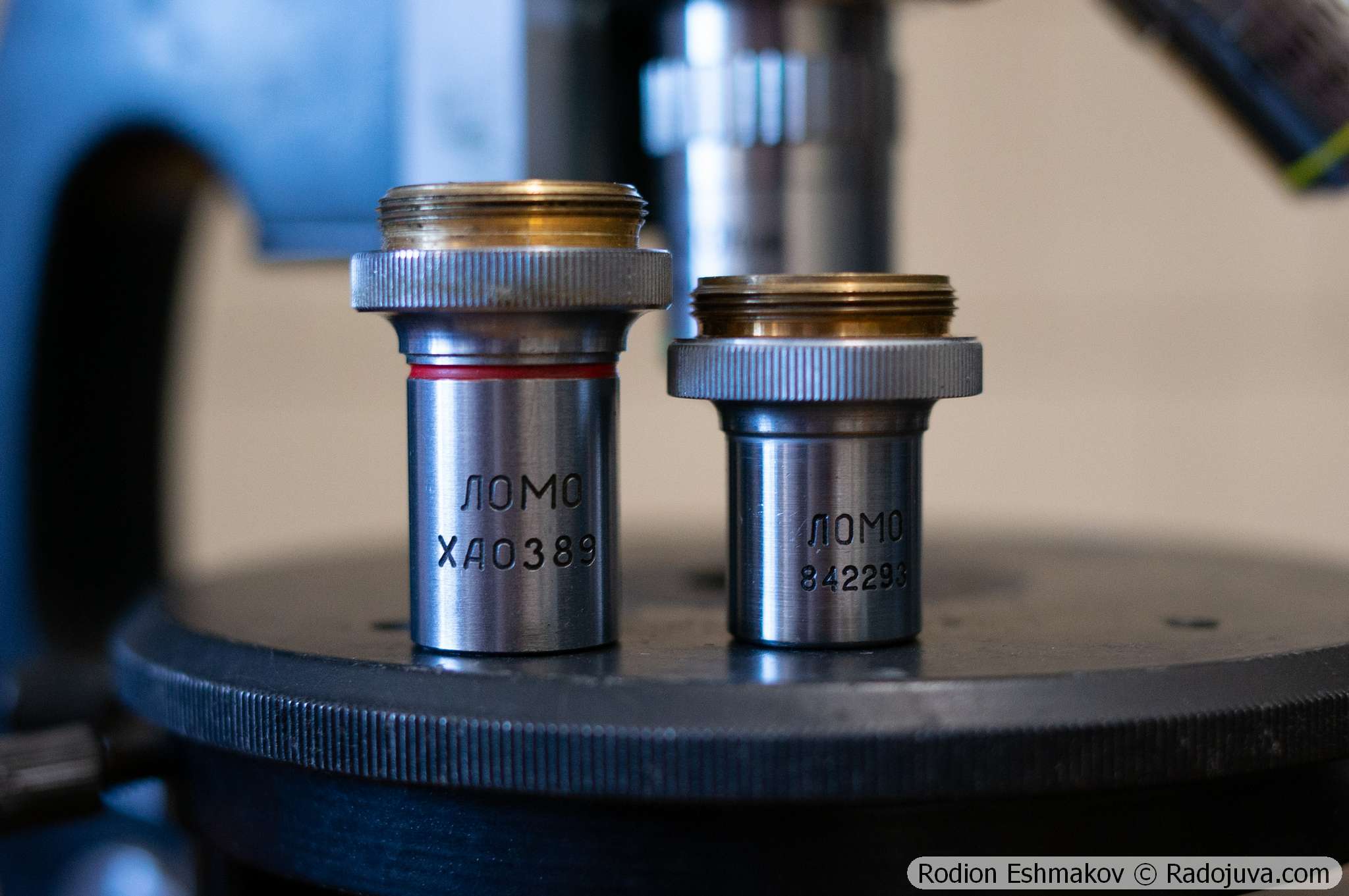

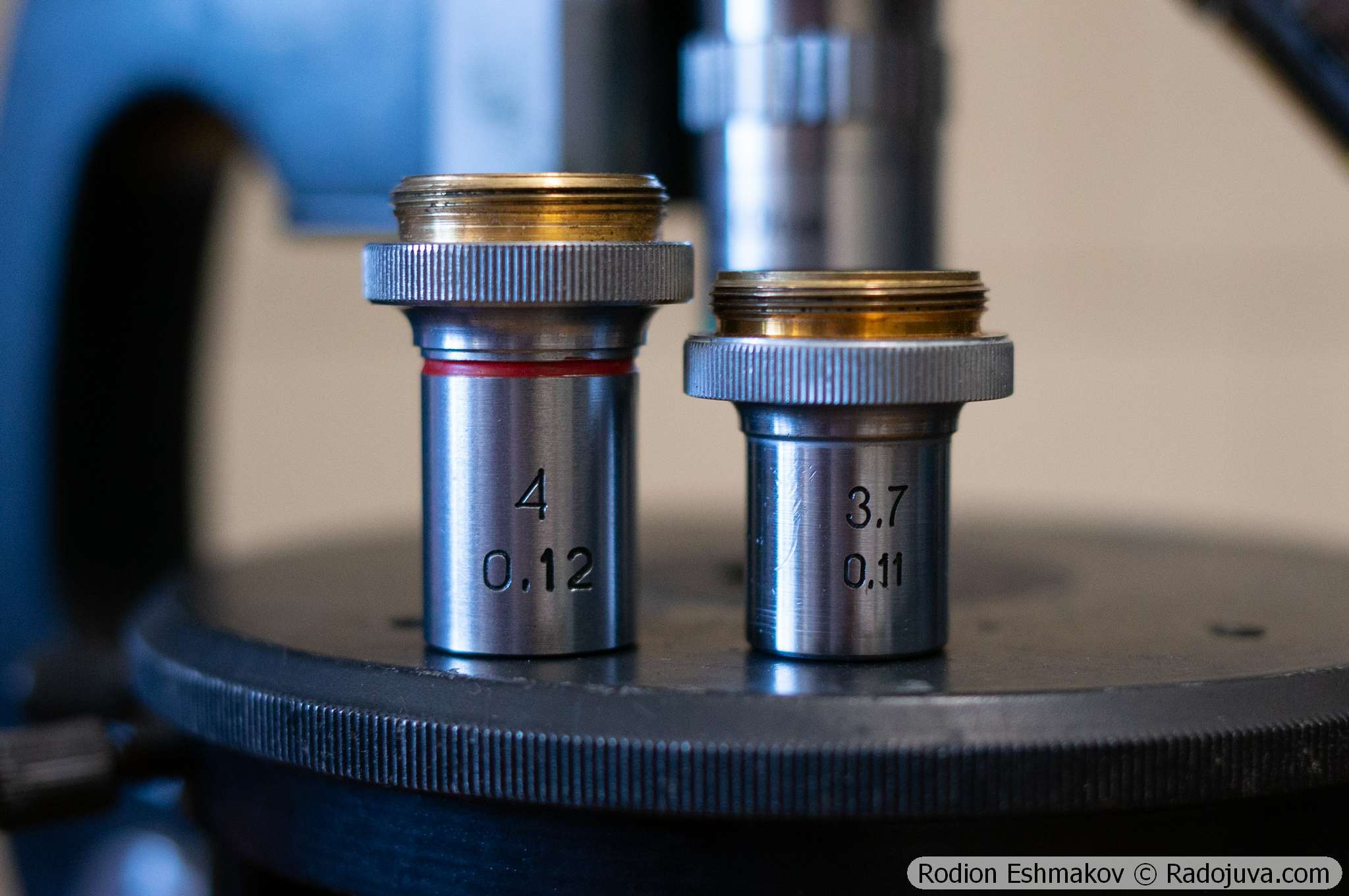

По габаритам объектив крупнее многих других подобных по параметрам объективов и напоминает Semiplan 6.3/0.16.

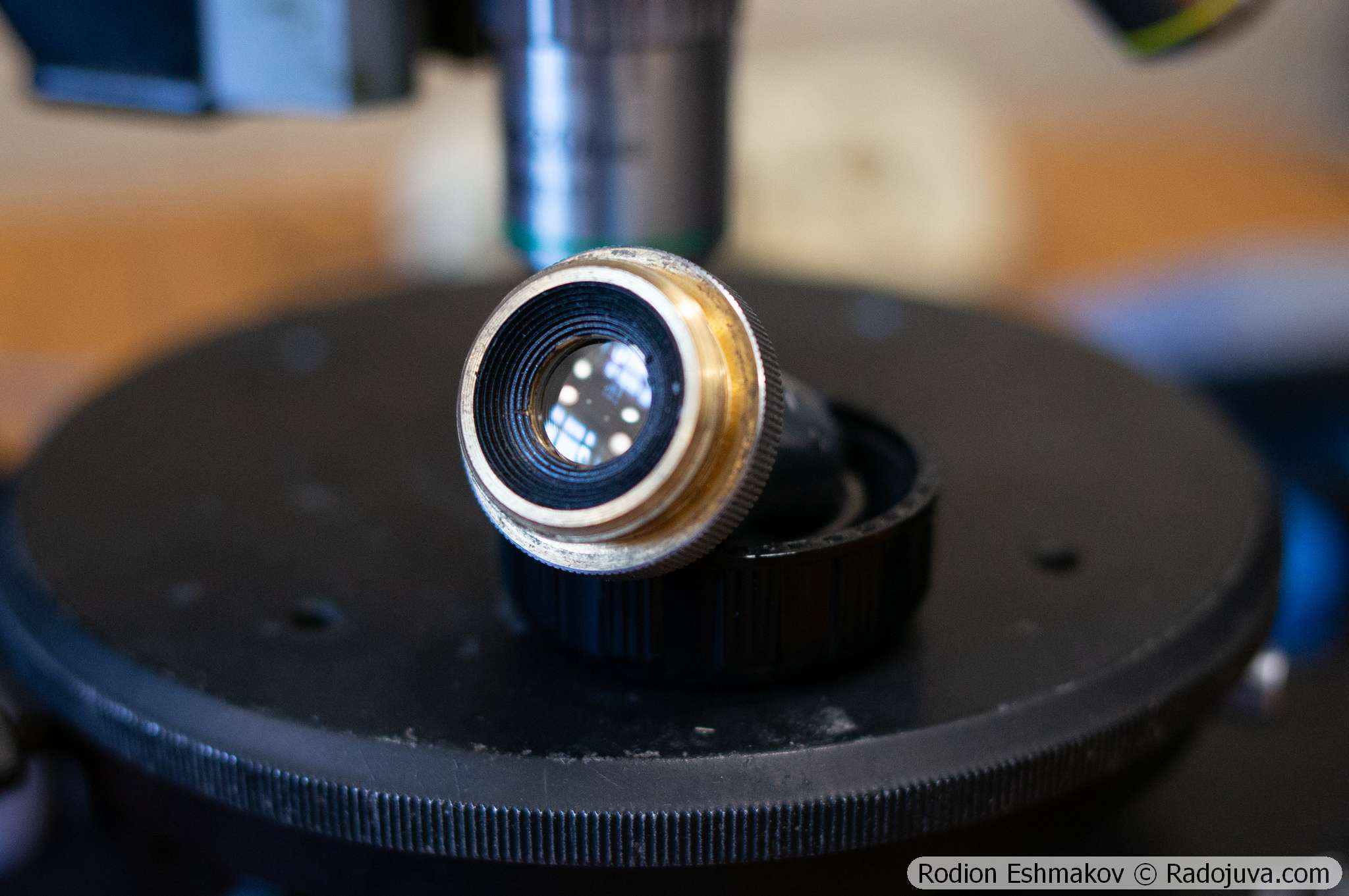

Корпус объектива выполнен из латуни и имеет очень простую конструкцию. В этом объективе даже не используется автоколлимационная сборка: обе склейки одинакового диаметра без всяких оправ просто помещены в трубчатый корпус с двумя межлинзовыми вставками и зафиксированы кольцом со шлицами в передней части объектива (а не в задней, как это обычно делают). Объектив очень легко обслуживается при необходимости.
Качество чернения межлинзовых вставок низкое – они заметно блестят. Нет чернения также и на торцах линз. Мой экземпляр не имеет просветляющего покрытия на линзах, но существуют также и версии с химическим покрытием с фиолетово-синим цветом блика, которое заметно искажает цветопередачу. Коротковолновая граница светопропускания для непросветленного варианта составляет ~335 нм, спектр имеет ровный профиль за исключением синей области. Возможно, избыточное поглощение в диапазоне 400-500 нм связано с применением желтоватого канадского бальзама в склейках или свинцовых флинтов с посредственной степенью чистоты.

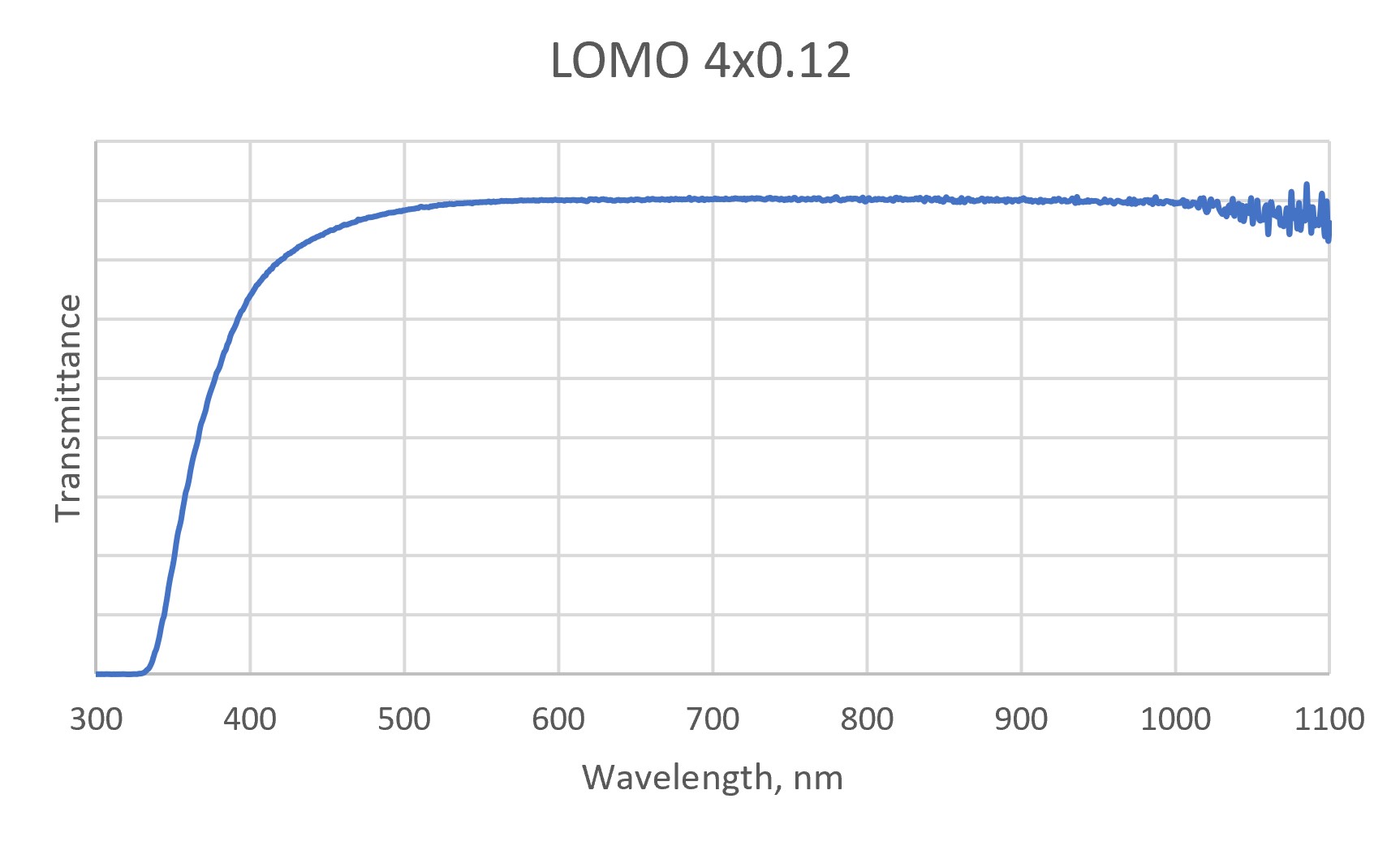

Спектр светопропускания версии ЛОМО 4×0.12 без просветления.
В оптической схеме объектива используются простые и дешевые материалы. Так, передняя линза сделана из стекла К8 516.641 – самого массового и дешевого, о чем свидетельствует характерный вид спектра рентгеновской флуоресценции, записанного при помощи спектрометра Bruker M1 Mistral.

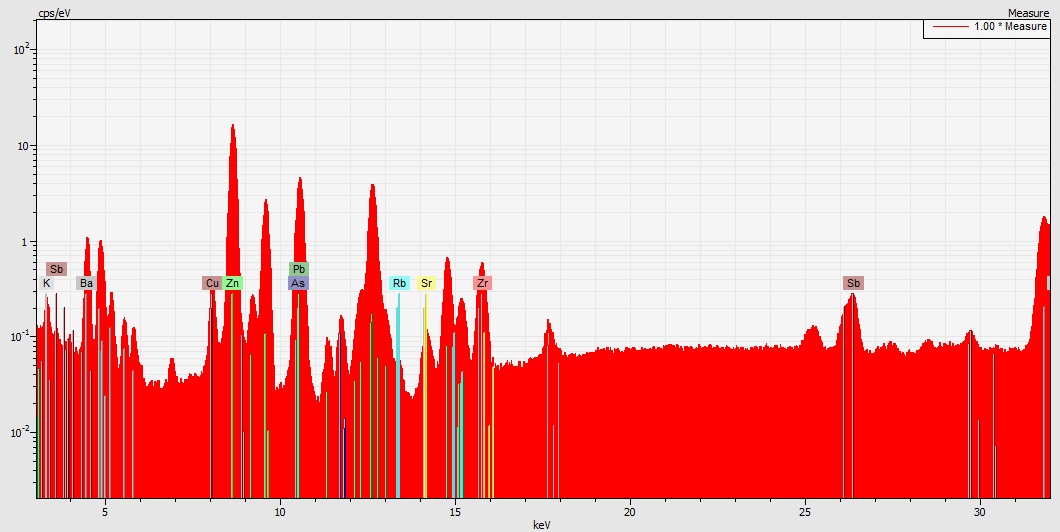

Спектр XRF передней линзы объектива ЛОМО 4×0.12 имеет характерный для стекла К8 вид.
Задняя линза объектива, по-видимому, выполнена из материала по типу тяжелого крона ТК21 657.511.
Спектр XRF задней линзы объектива ЛОМО 4×0.12 имеет характерный для стекла ТК21 вид.
Как можно заметить, применяемые материалы заметно отличаются от используемых в объективе ОМ-12 3.7×0.11 . То же можно сказать и про оптическую схему, которая является вариацией объектива Петцваля без воздушного промежутка в одном из дублетов. Другие известные объективы, такие как М-42 8×0.2 или Semiplan 6.3/0.16 имеют схему типа апланата Рихтера.
Качество изображения
ЛОМО 4×0.12 ранее уже фигурировал в сравнениях с другими объективами: раз, два. Объектив определенно не является лидером в своем классе: по сравнению с ОМ-12 3.7×0.11 обладает большим уровнем продольного хроматизма, с ОМ-3 План 3.5×0.1 – более выраженной кривизной поля, а также сниженным по сравнению с китайским объективом Plan 4/0.10 160/- общим контрастом.

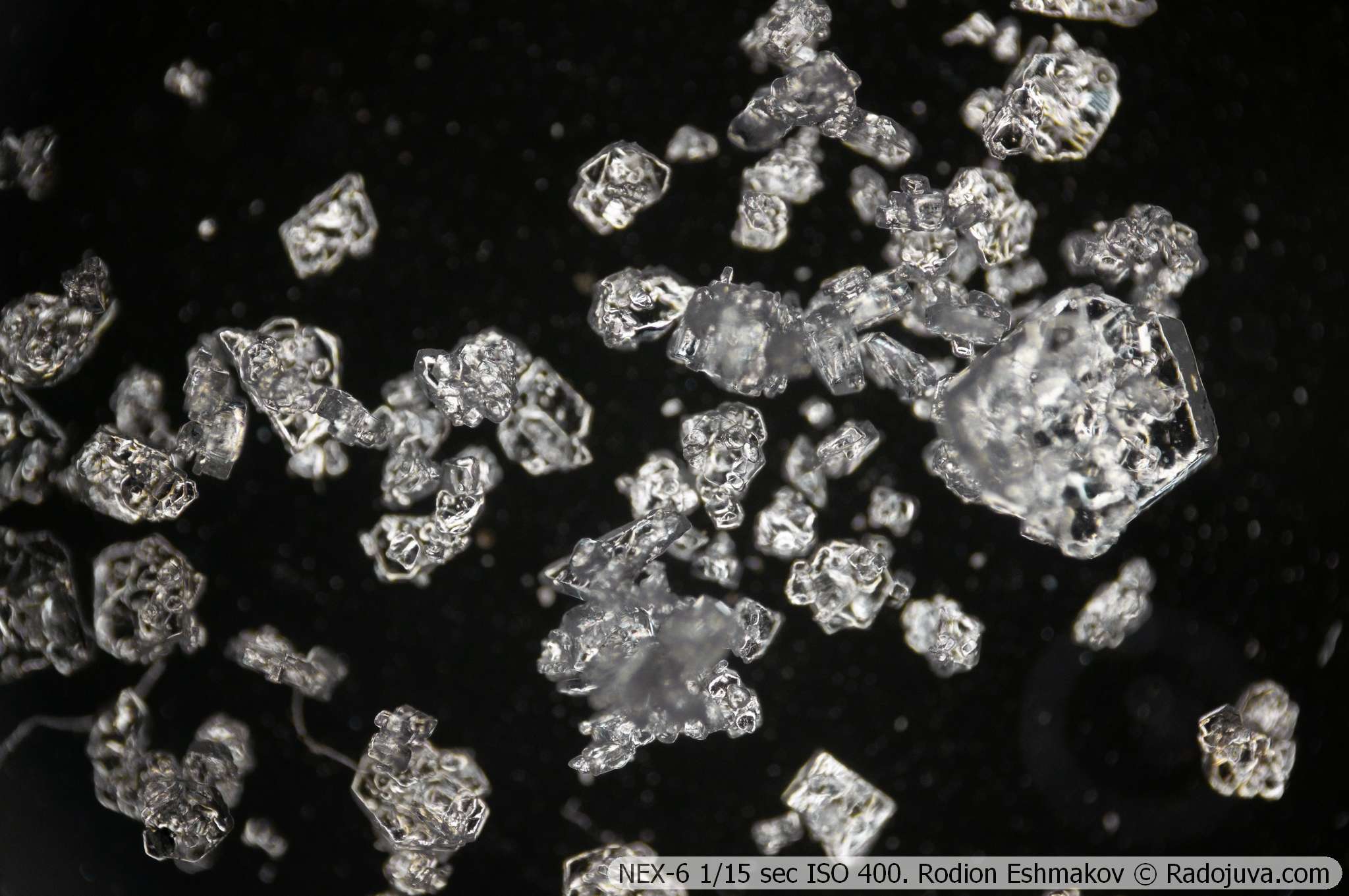

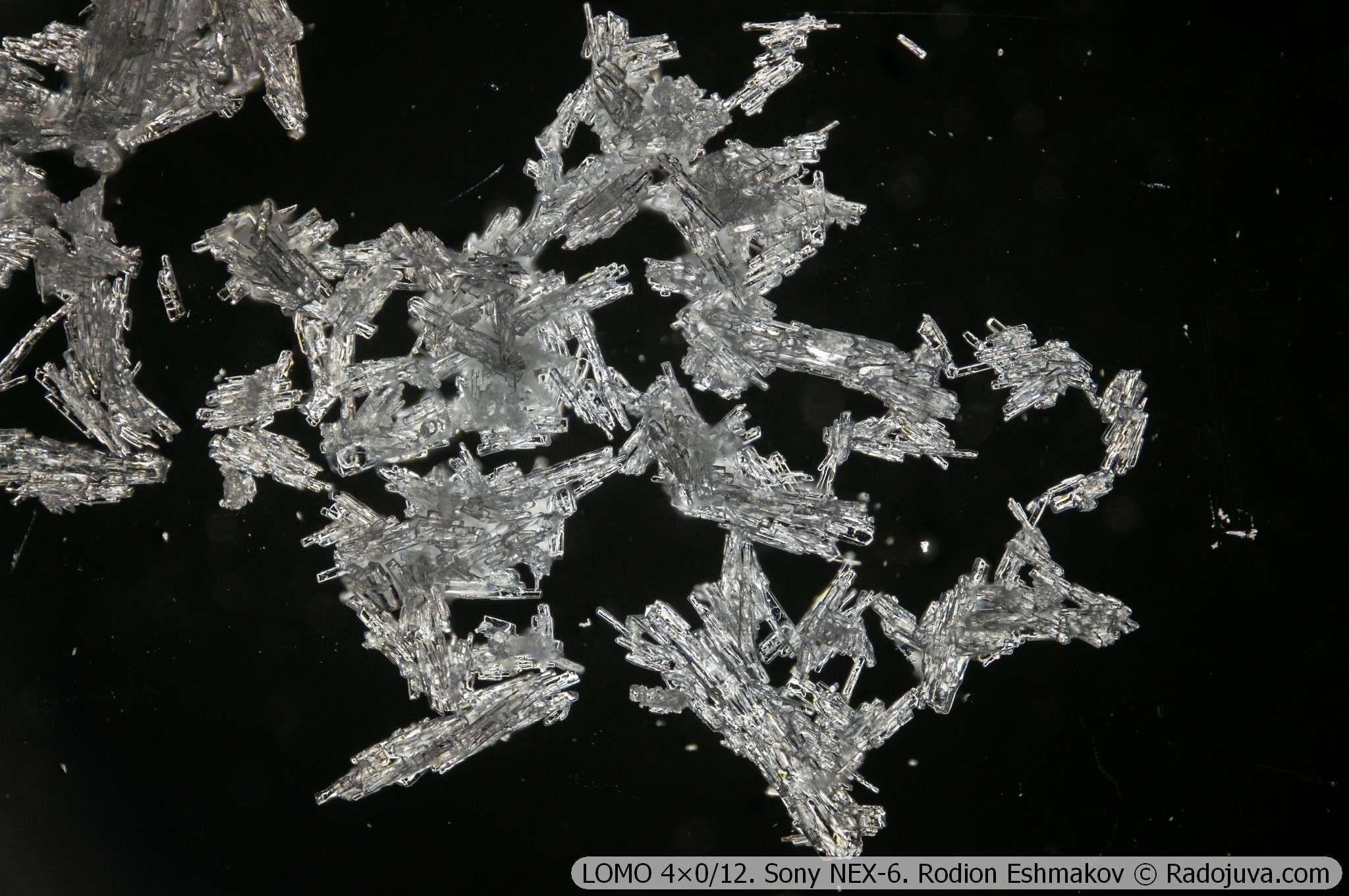

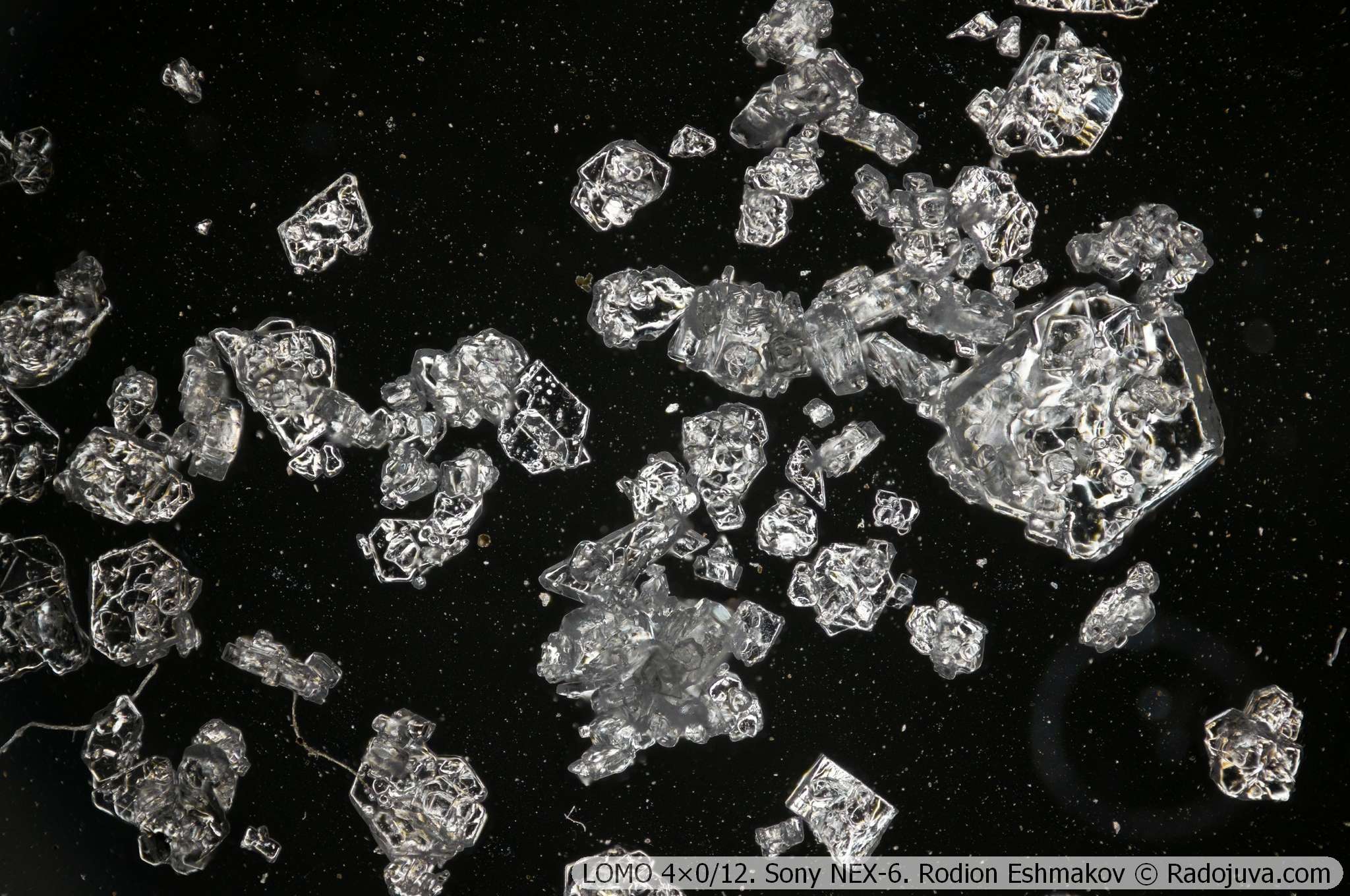

Кристаллы тиомочевины.
При всех недостатках этот объектив все равно обеспечивает лучшее качество изображения, чем дешевые китайские ахроматы, построенные по схеме дублета, но китайский же Plan 4×0.1 160/- является уже более качественным решением.

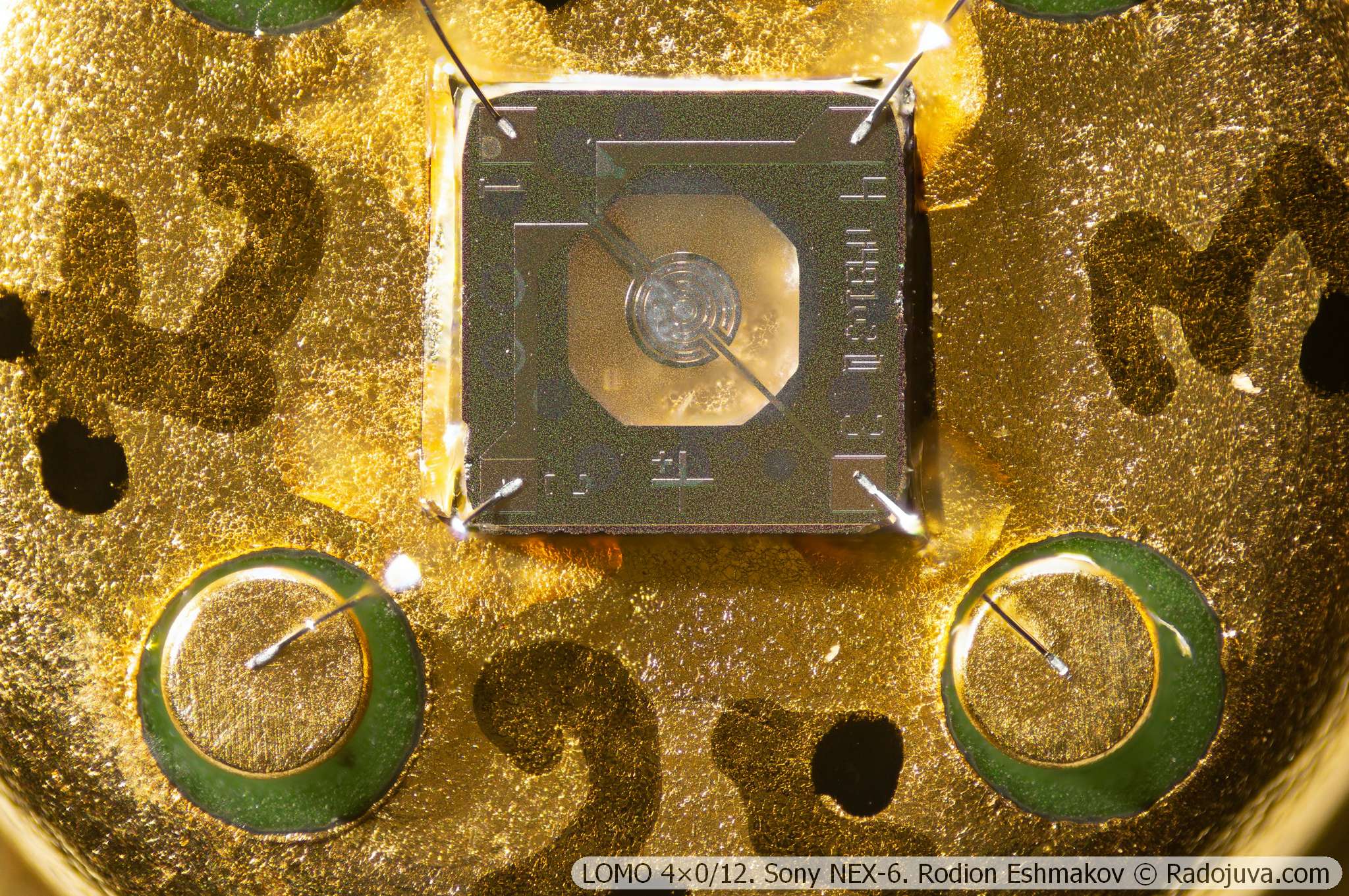

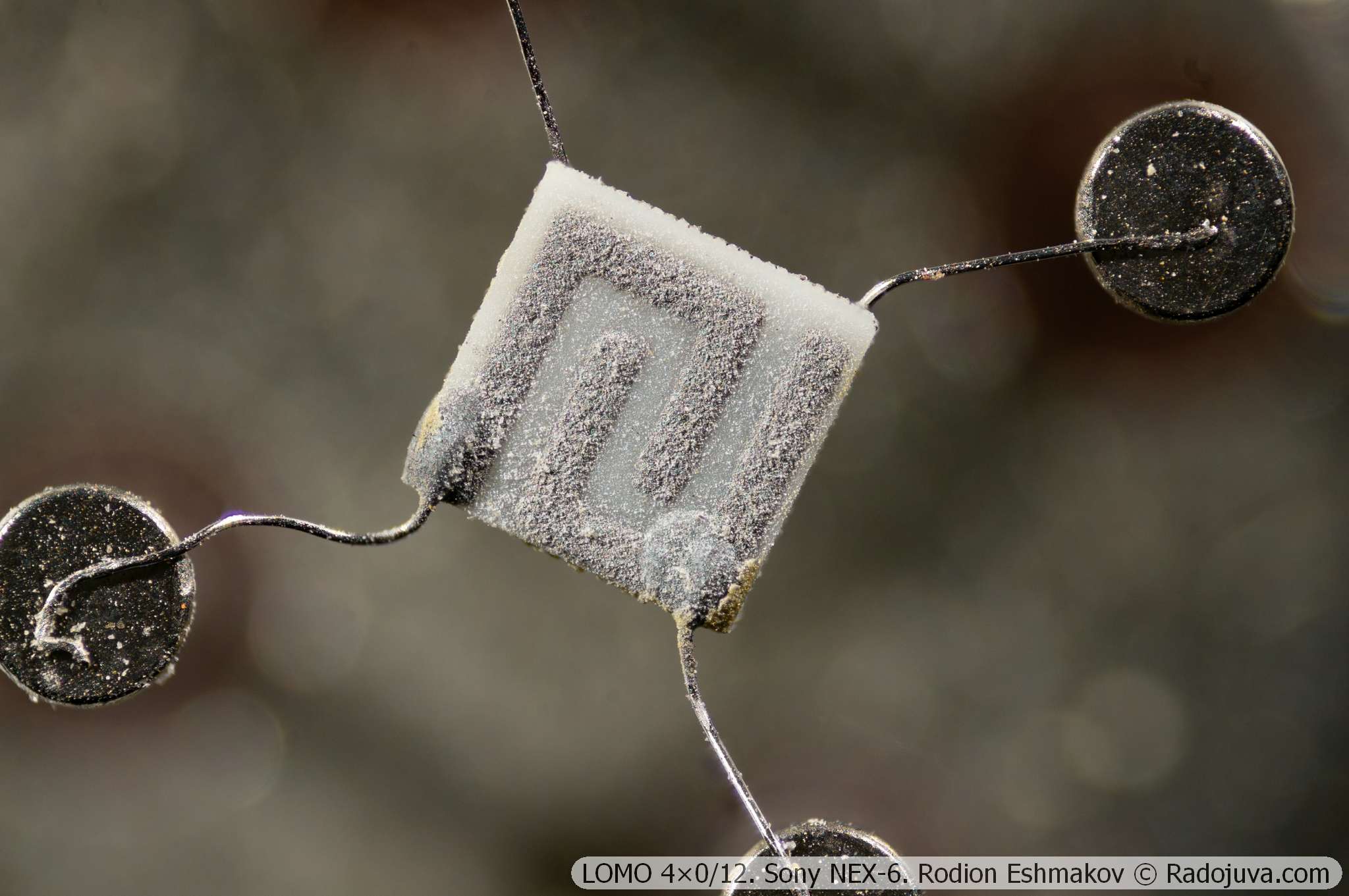

Чип газового сенсора.
Далее приведены примеры фотографий, выполненные на ЛОМО 4×0.12 и Sony NEX-6 с использованием стекинга.

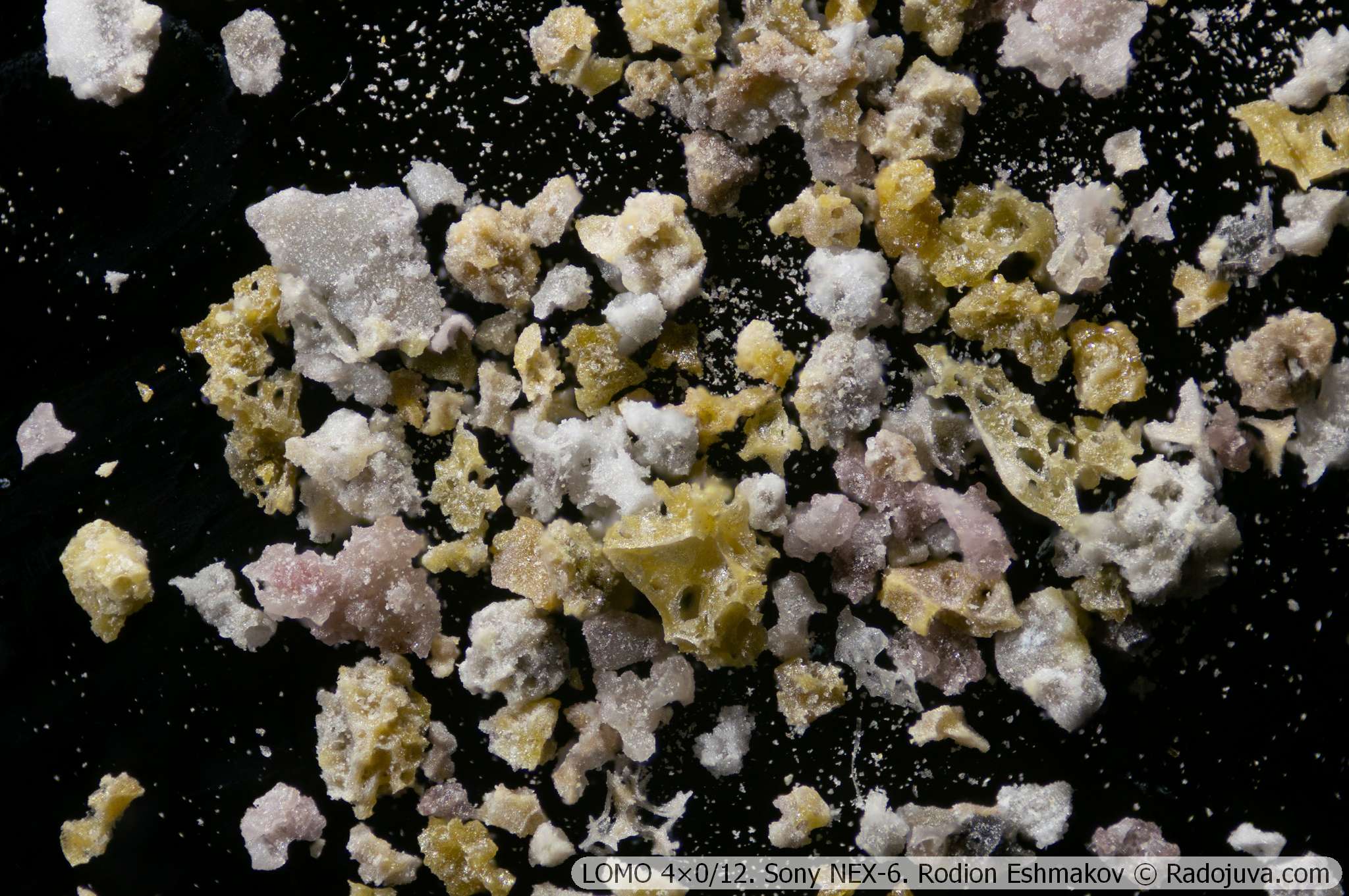

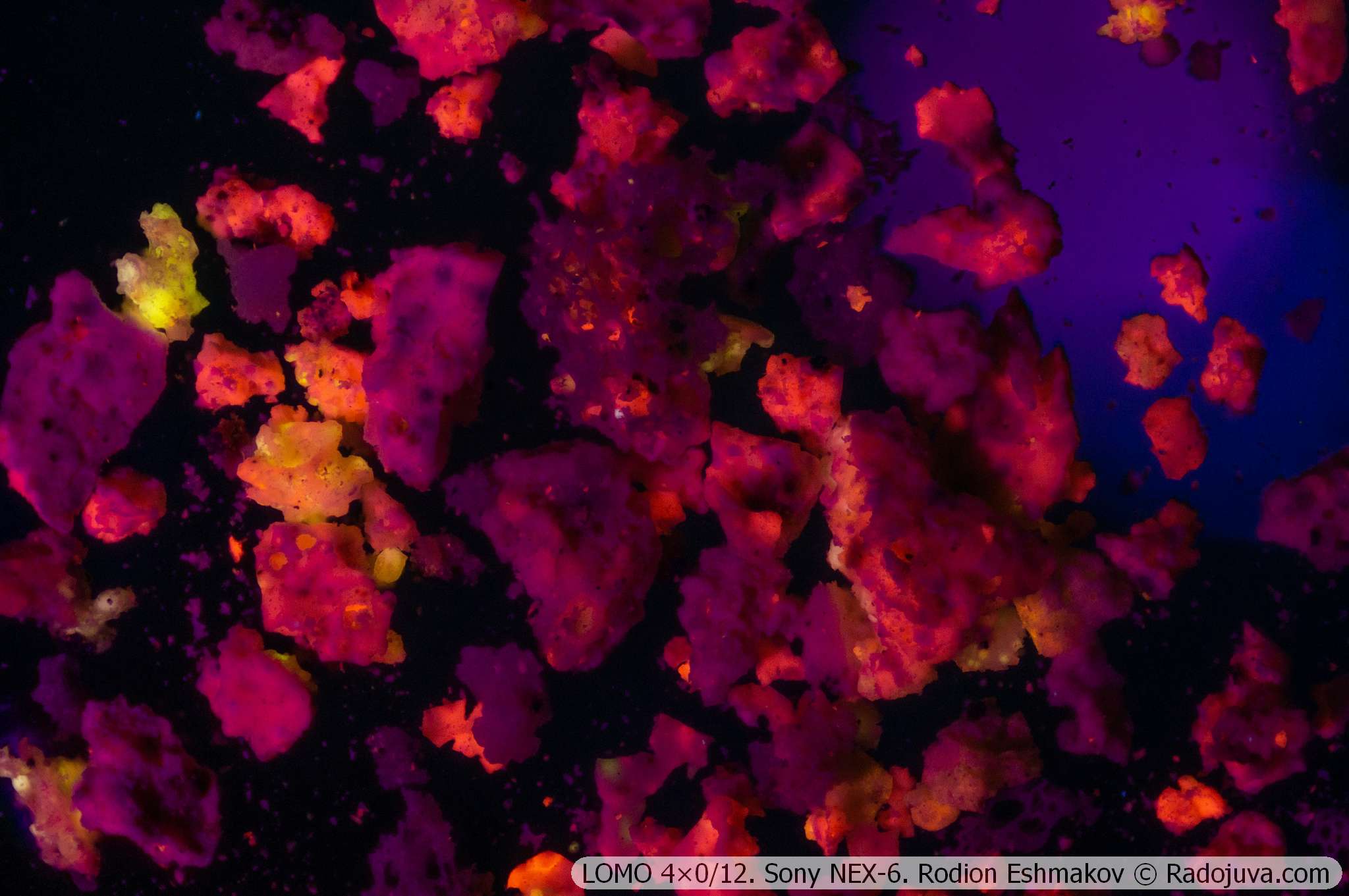

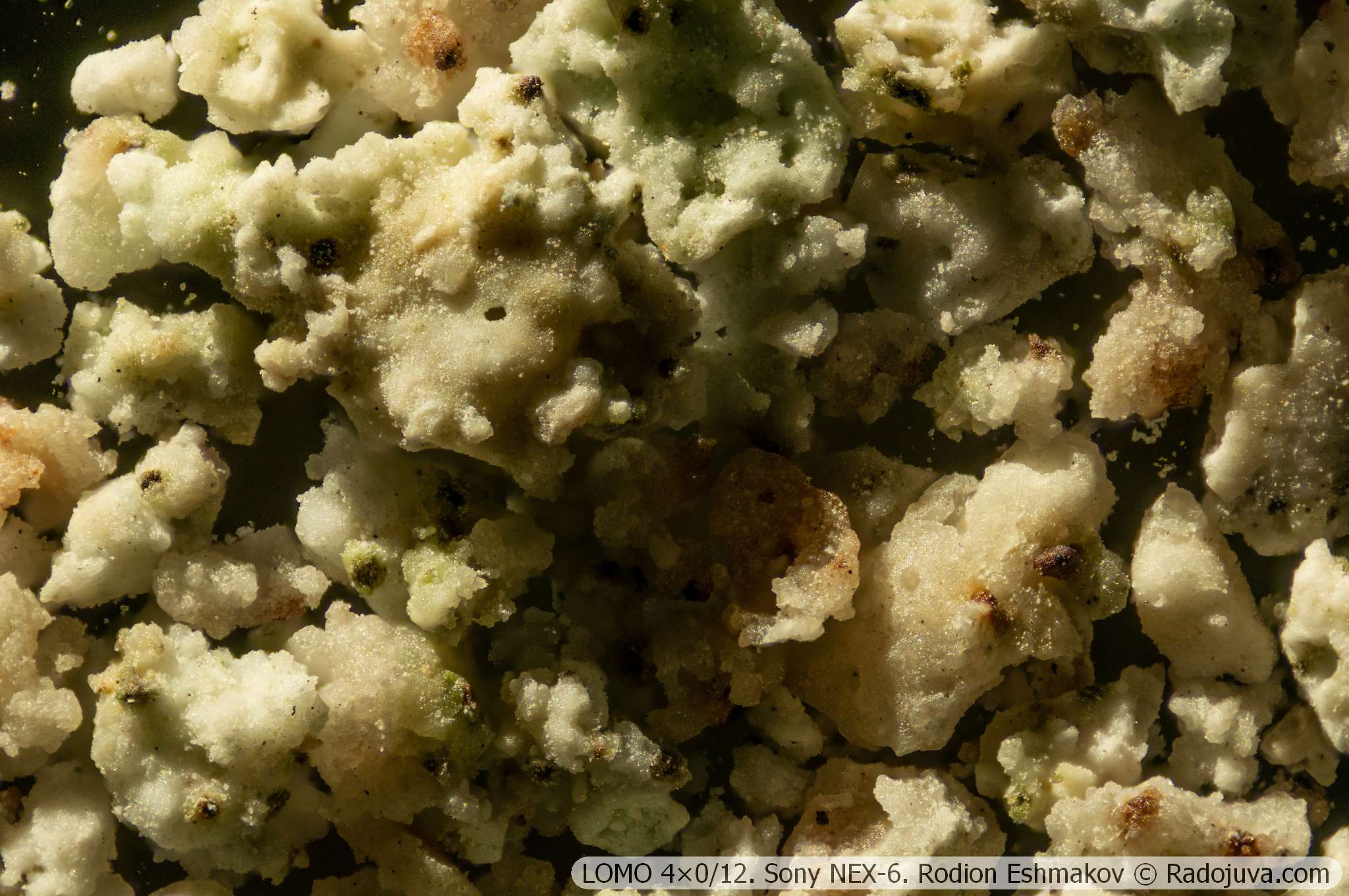

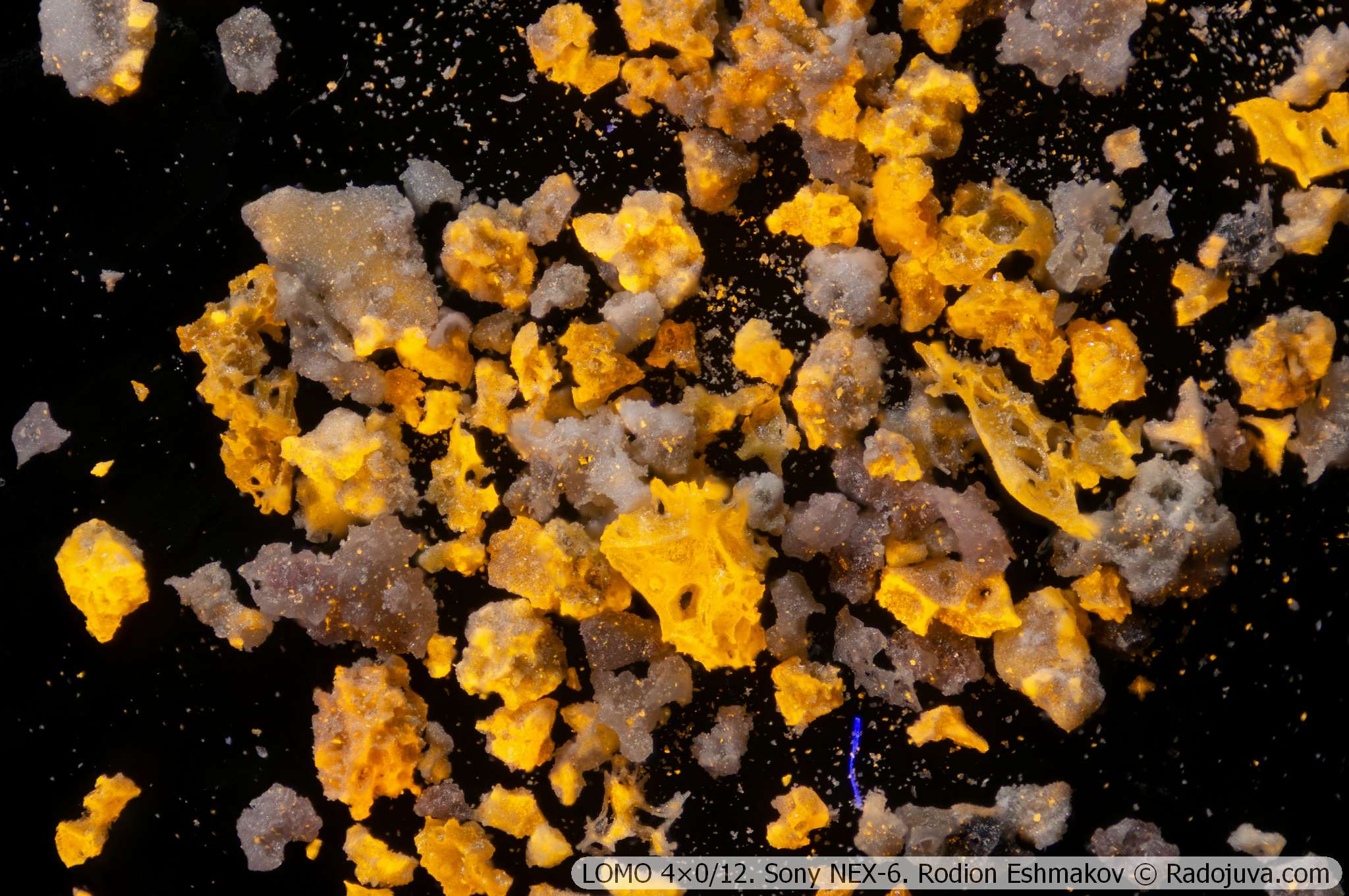

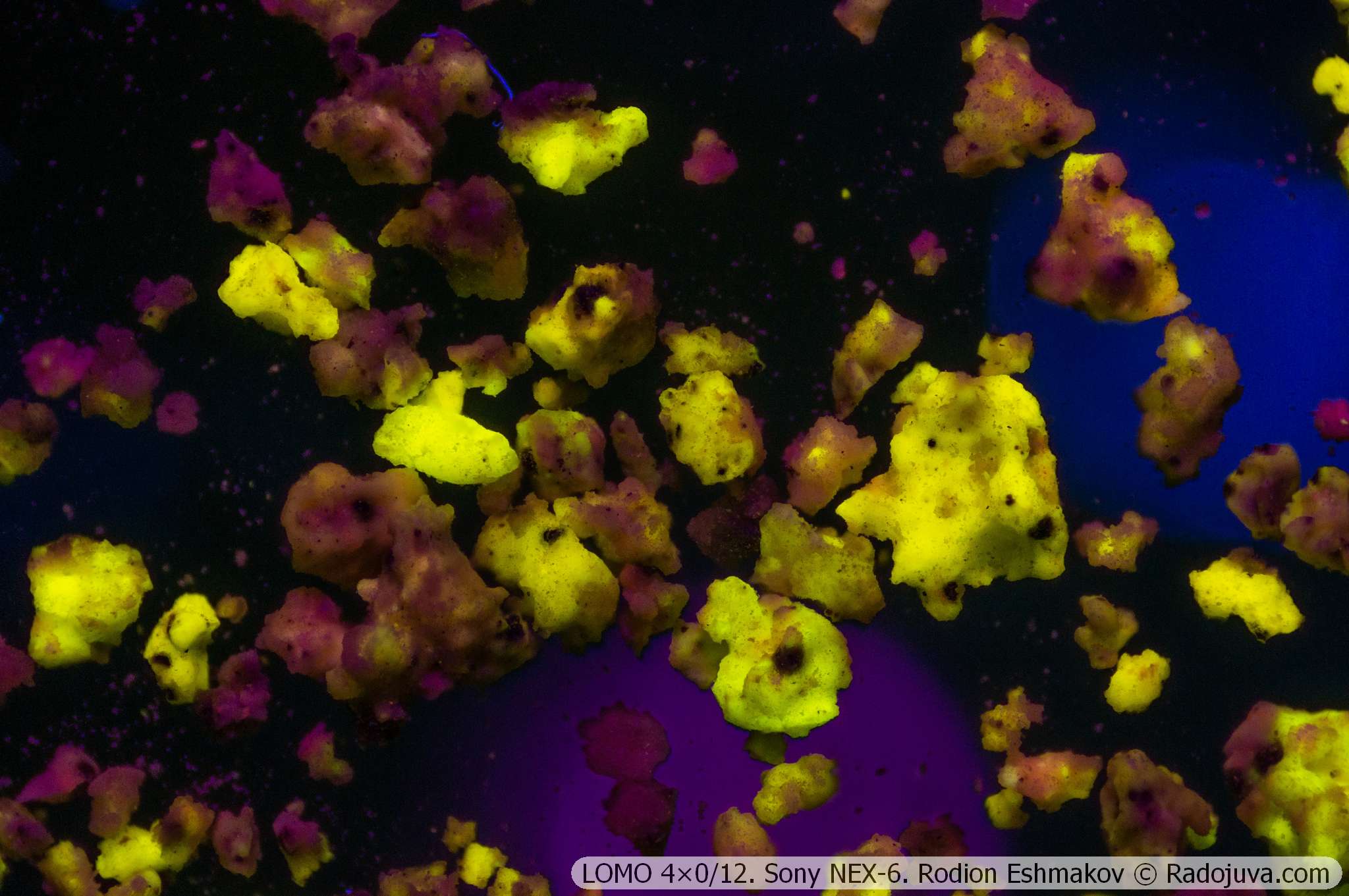

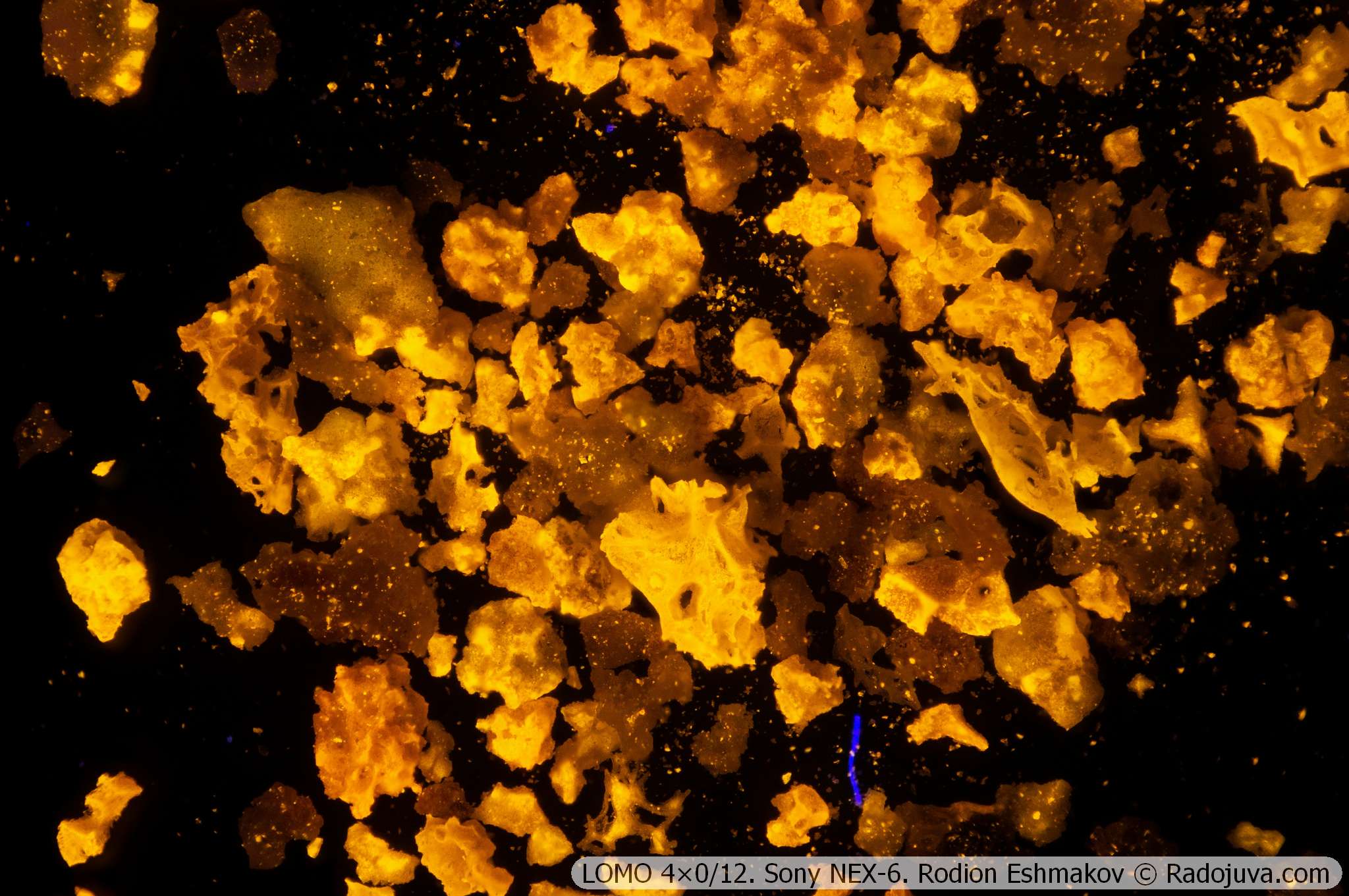

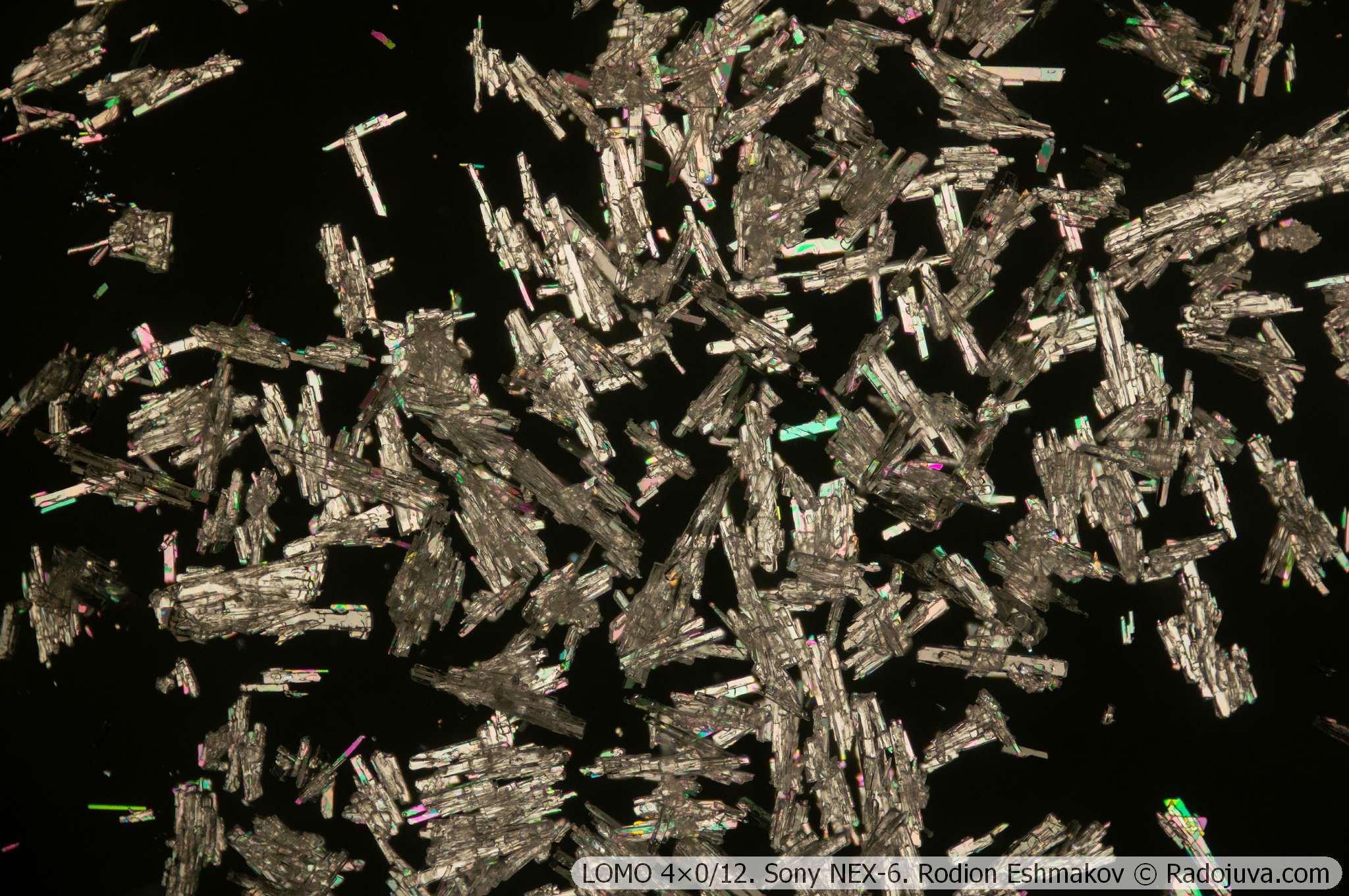

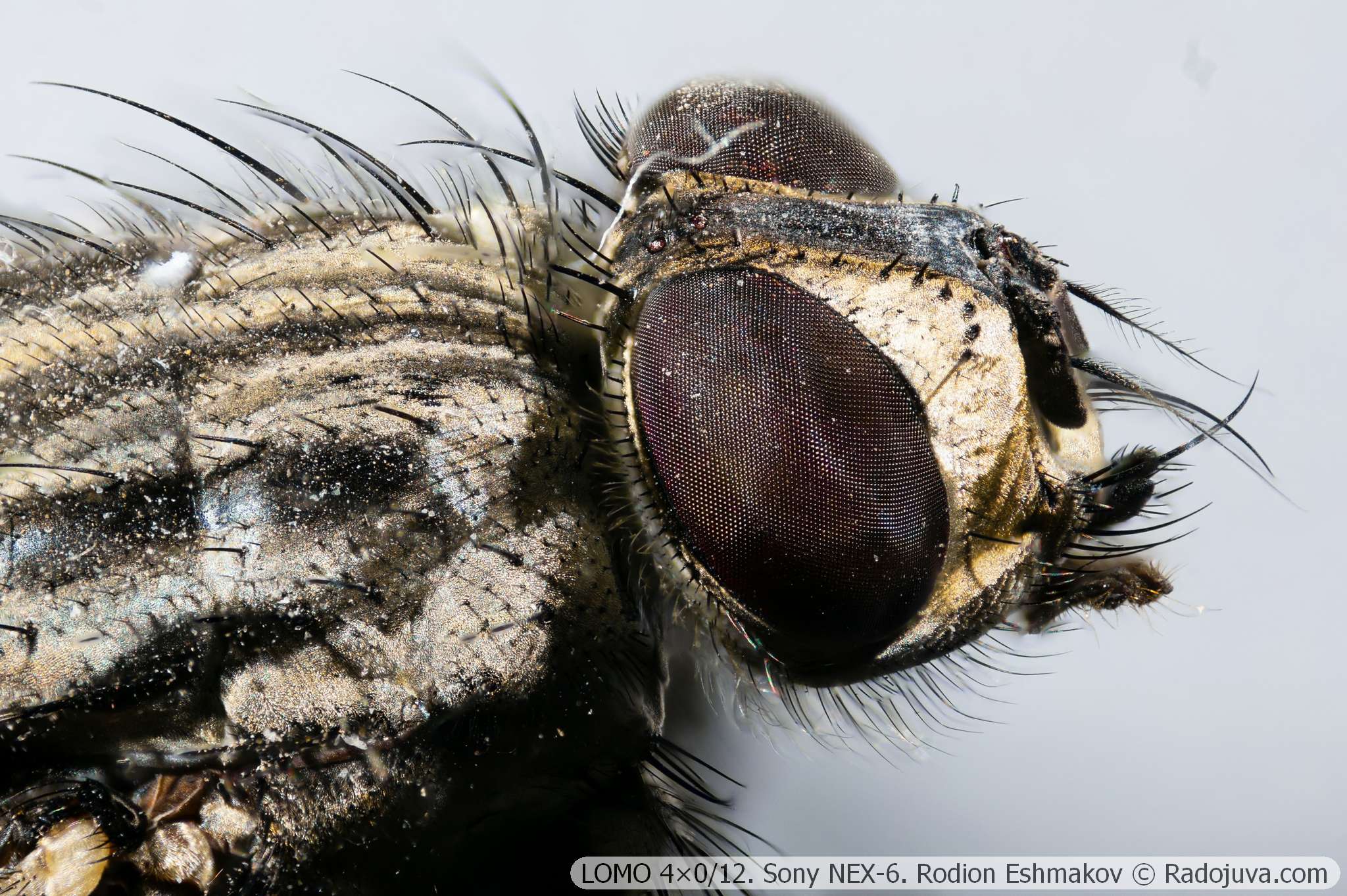

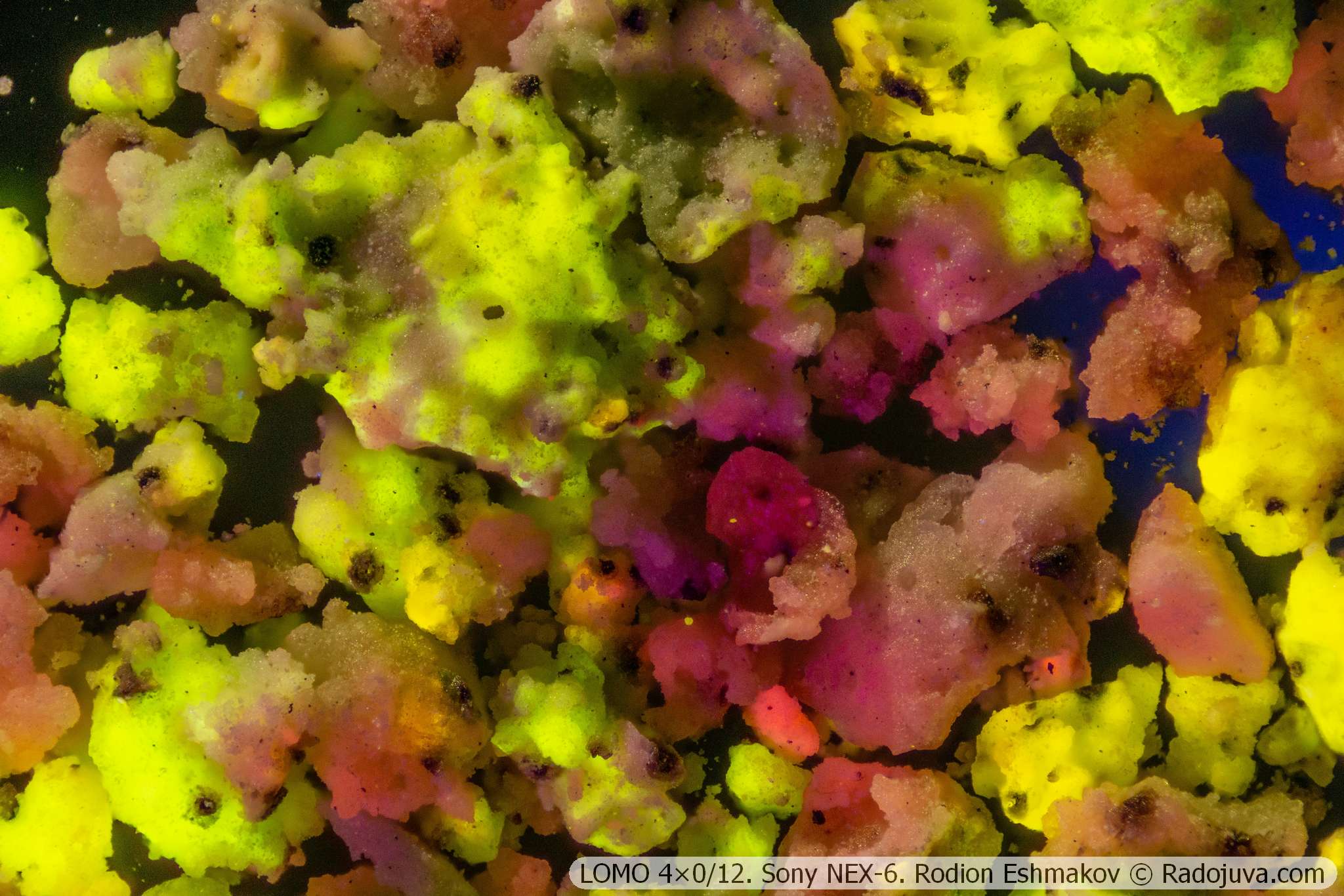

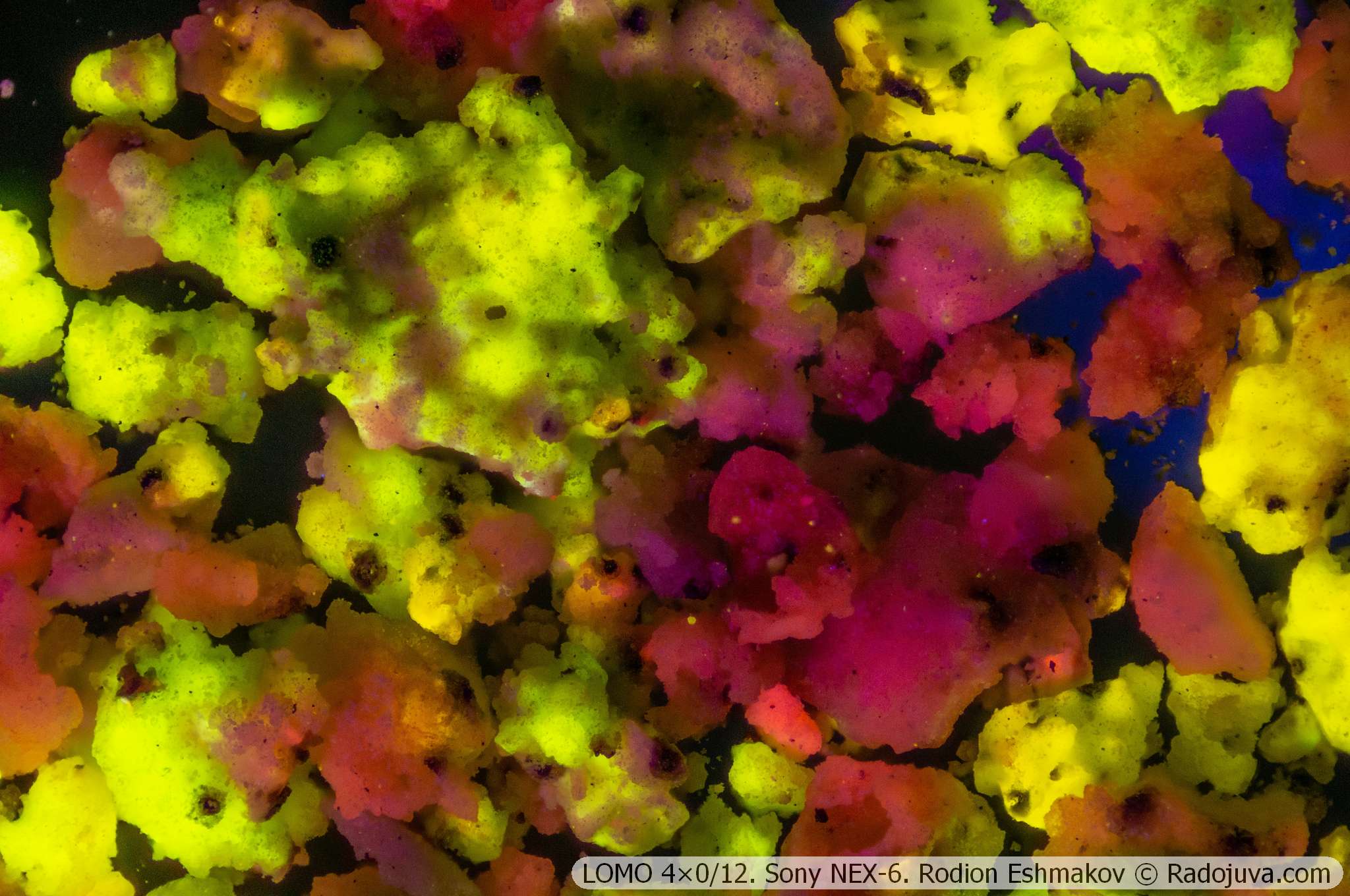

Предметы на фото: 1) Кристаллы щавелевой кислоты (темное поле КФ-1); 2) Кристаллы щавелевой кислоты в поляризации; 3) Мембранный чип газового сенсора; 4-8) Люминофор BaS:Mn в разных вариантах освещения (UV 365 nm, видимый свет, смешанное освещение); 9-11) Люминофор BaS:Cu в разных вариантах освещения (UV 365 nm, видимый свет, смешанное освещение); 12) Кристаллы тиомочевины; 13) Чип газового сенсора; 14) Комнатная муха.
Выводы
ЛОМО 4×0.12 получился технологичным, простым и дешевым объективом с оптическим качеством на уровне недорогой современной китайской оптики. Но после очень удачного ОМ-12 3.7×0.11 от более нового объектива ждешь совсем не этого. Печально, но кроме стандартного парфокального расстояния объектив 4×0.12 не имеет никаких преимуществ перед опережающим его по качеству изображения старым 3.7×0.11. Следовательно, нет никакого смысла специально искать данный объектив.
